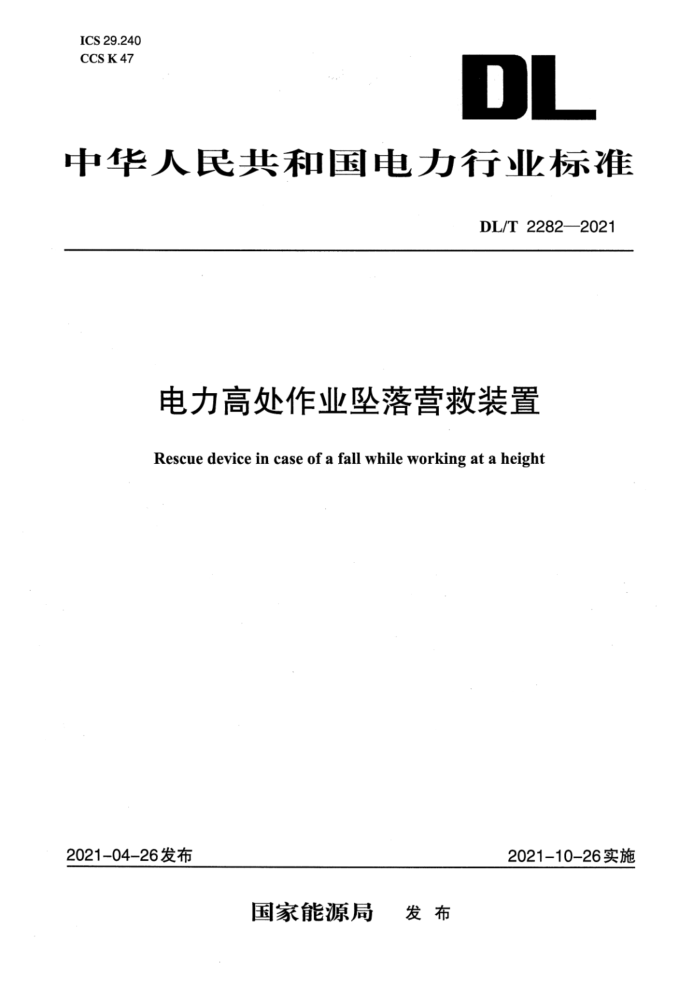

ICS 29.240
CCSK 47
中华人民共和国电力行业标准
DL/T 2282—2021
电力高处作业坠落营救装置
Rescue device in case of a fall while working at a height
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2282—2021
电力高处作业坠落营救装置
1范围
本文件规定了电力高处作业无动力便携式坠落营救装置技术要求、试验方法、检验规则、标志及包装、运输和储存。
本文件适用于100m及以下电力高处作业时实施人员坠落救援或实施人员疏散用的营救装置。本文件不适用于存在明火的场合。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 6095安全带
GB/T 23469坠落防护连接器GB 24543坠落防护安全绳
ISO 2307绳索-有关物理和机械性能的测定(Fibre ropes—Determination of certain physical andmechanical properties)
3术语和定义
下列术语和定义适用于本文件。
3.1
营救装置rescue device
使用者以可控的下降速度从高处作业面迅速平稳降落至地面或安全平台的装置；或营救者携带被营救者以可控的下降速度从高处作业面迅速平稳降落至地面或安全平台的装置。由主件(保护绳、下降器)和附件(安全带、连接器、系绳及收纳包)等组成。
3.2
安全带personal fall protection systems防止高处作业人员发生坠落或发生坠落后将作业人员安全悬挂的个体防护装备。
3.3
连接器connector
可以将两种或两种以上元件连接在一起，具有长闭活门的环状零件。
3.4
保护绳protective rope可与营救装置其他部件连接的绳索，并能承受人员下降时的载荷。
3.5
下降器descent control device附着在保护绳上，让使用者能控制下降速度并在失控时能自动掣停的下降保护装置。
3.6
系绳laniard一头连接下降器，另一头连接与被营救者安全带后背或前胸悬挂环的绳。
DL/T 2282—2021
3.7
掣停载荷quick braking load
下降器可有效制动的最大载荷。
3.8
额定工作载荷rated working load下降器正常使用时的最大载荷。
3.9
末端环眼eye terminations在绳末端采用折回、缝合、编织等方法形成的环或套。
4技术要求
4.1一般要求
4.1.1 宜选用轻质高强材料制造营救装置，并不应使用危害使用者身体健康的材料。
4.1.2营救装置的所有金属零件材料表面应光滑、平整，棱角应倒圆弧，应进行防腐处理。
4.1.3营救装置可在(一35～50)℃的环境温度使用。
4.1.4营救装置的额定工作载荷应达到200kg。
4.1.5营救装置(包括保护绳1条、下降器1只、安全带1套、连接器2只、系绳1根、收纳包1只)总质量不应超过表1所列的最高值。
表1营救装置单套总质量表
规格
20
30
40
50
60
70
80
90
m
总质量
≤5
≤6
≤7
≤8
≤9
≤10
≤11
≤12
kg
注：规格中数值表示最大降落高度，例如20表示营救装置的最大降落高度为20m,其他类同。
100
≤13
4.1.6安全带应符合GB 6095的要求。
4.1.7连接器应符合GB/T 23469的要求。
4.1.8系绳应符合GB 24543的要求。
4.1.9营救装置出厂至应停止使用的有效年限为4a,营救装置开始使用至应停止使用的有效年限为3a。
4.2安全带
安全带应符合GB 6095的要求。营救装置配套安全带宜选坠落悬挂型(工程俗称全身型),安全带上应有前置悬挂环，如图1所示。
4.3连接器
4.3.1 连接器应符合GB/T 23469的要求。
4.3.2营救装置配套连接器宜选自动关闭型连接器。
4.3.3连接器工作受力方向破坏载荷不应小于22kN。
4.4保护绳
4.4.1外观。保护绳应为绳芯外紧裹绳皮的低延伸夹芯绳索，绳体应捻制均匀、编织紧密，绳芯不应松散且与绳皮黏合牢固，绳体为整根制成且中间不应有接头。
