ICS 29.240.01
CCS K 49
DL

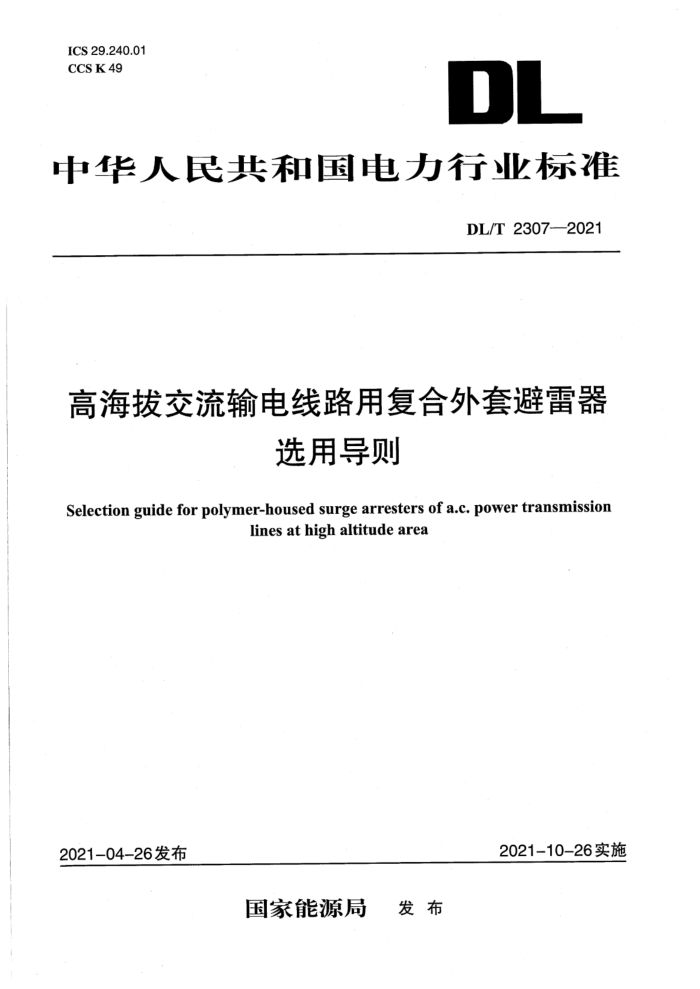

中华人民共和国电力行业标准
DL/T 2307—2021
高海拔交流输电线路用复合外套避雷器选用导则
Selection guide for polymer-housed surge arresters of a.c. power transmissionlines at high altitude area
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2307—2021
高海拔交流输电线路用复合外套避雷器选用导则
1 范围
本文件规定了高海拔交流输电线路用复合外套避雷器的选用程序、参数要求、检验规则、运行维护等。本文件适用于系统标称电压为110kV～750kV、使用海拔大于1000m,但不超过5000m高海拔交流输电线路防雷用复合外套避宙器的选用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 311.1绝缘配合 第1部分：定义、原则和规则GB/T 11032交流无间隙金属氧化物避雷器
GB/T32520交流1kV以上架空输电和配电线路用带外串联间隙金属氧化物避雷器(EGLA)DL/T393输变电设备状态检修试验规程DL/T596电力设备预防性试验规程
DL/T 804交流电力系统金属氧化物避雷器使用导则DL/T815交流输电线路用复合外套金属氧化物避雷器DL/T 1676交流输电线路用避雷器选用导则
3术语和定义
GB/T 11032和GB/T32520界定的以及下列术语和定义适用于本文件。
3.1
高海拔地区high altitude area海拔在1000m以上的地区统称为高海拔地区。
3.2
线路避雷器 line arrester
并联连接在线路绝缘子的两端，用于限制交流输电和配电线路上的雷电过电压的复合外套金属氧化物避雷器。
3.3
无间隙线路避雷器non-gapped line arrester
安装在架空输电和配电线路上，与线路绝缘子(串)并联，用来保护线路绝缘，防止线路绝缘子(串)和空气间隙闪络的无间隙线路避雷器，简称无间隙避雷器。
[来源：GB/T 11032—2020,3.2,有修改]
3.4
带外串联间隙线路避雷器externally gapped line arrester安装在架空输电和配电线路上仅保护线路绝缘(包括绝缘子和空气间隙)免受雷电引起的快波前过电压而设计的线路避雷器。带外串联间隙避雷器(简称带间隙避雷器)由复合外套金属氧化物避雷器本体和外串联间隙两部分构成。
注1:固定间隙型线路避雷器(又称过电压保护器),适用于本定义。
注2:兼具绝缘子和避雷器双重功能的防雷复合绝缘子，不适用于本定义。
[来源：GB/T32520—2016,3.1,有修改]
3.5
避雷器本体series varistor unit of surge arrester; SVU
由金属氧化物电阻片和相应的零部件及复合外套组成，与外串联间隙一起构成整只带间隙避雷器，系带间隙避雷器的一部分。
3.6
外串联间隙external series gap
系带间隙避雷器的一部分，与避雷器本体串联组成整只带间隙避雷器，简称间隙。间隙分为带支撑件间隙和不带支撑件间隙。
带支撑件间隙：由两个分别固定在复合绝缘支撑件两端的电极组成，间隙的绝缘强度由电极间的空气和支撑件决定。
不带支撑件间隙(也称为纯空气间隙):由两个电极组成，间隙的绝缘强度由电极间的空气决定。
3.7
复合绝缘支撑件polymerie support insulator
用于固定外串联间隙电极，其材料为复合材料，是带支撑件间隙避雷器外串联间隙的一部分，简称支撑件。
3.8
线路避雷器的额定电压rated voltage of a transmission line arrester
线路避雷器端子间的最大允许工频电压有效值，按照该电压所设计的避雷器，应该能在此电压下正确工作。
注1:对无间隙避雷器，额定电压可作为规定的线路运行特性的参考参数。
注2:对带间隙避雷器，额定电压可作为工频续流遮断特性的参考参数。
注3:应注意区分带间隙避雷器的额定电压与其本体参考电压。
4分类、型号和标志
4.1 分类
根据结构不同，线路避雷器分为无间隙线路避雷器(NGLA)和带间隙线路避雷器(EGLA)。带间隙线路避雷器分为纯空气间隙和带支撑件间隙，图1给出了两种结构避雷器的示意图。纯空气间隙由固定在避雷器本体高压端和固定在导线上或绝缘子(串)高压端的两个电极构成，电极间为空气绝缘。带支撑件间隙由固定在复合绝缘支撑件两端的两个电极构成。
4.2型号
4.2.1 无间隙线路避雷器的型号结构由如下单元组成
