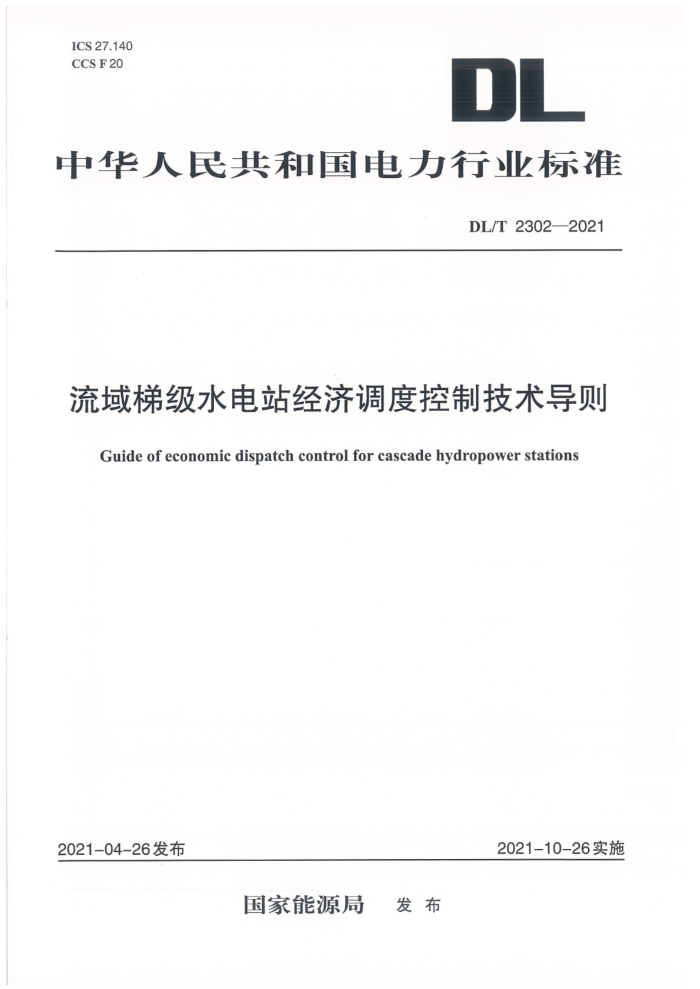

ICS 27.140
CCS F20
DL
中华人民共和国电力行业标准
DL/T 2302—2021
流域梯级水电站经济调度控制技术导则
Guide of economic dispatch control for cascade hydropower stations
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2302—2021
流域梯级水电站经济调度控制技术导则
1 范围
本文件规定了流域梯级水电站经济调度控制的功能、试验等技术要求。本文件适用于流域梯级水电站，区域水电站群可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用子本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 17621大中型水电站水库调度规范DL/T 1625梯级水电广集中监控系统基本技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
经济调度控制eeonomie dispatch control; EDC
依据给定目标和约束条件，按照预定的控制策略和方式，通过梯级水电站间或站内机组间有功功率自动分配、调节和控制，实现多电站的联合优化运行。
3.2
水电站等值禁运区Fquivalent vibration zone of hydropower station
水电站机组在联合运行方式下，至少有一台机组无法躲过其禁运区运行的全厂总有功功率区域集合。
3.3
梯级水电站等值禁运区equipalent vibration zone of caseade hydropower stations
梯级水电站在联合运行方式下，至少有一个水电站无法躲过其等值禁运区运行的梯级总有功功率区域集合。
3.4
有功功率调节步长adjustment stepwidth of active power单次调节有功功率的最大允许值。
4一般要求
EDC应满足下列要求：
a)防洪、发电、生态、供水、灌溉、航运等要求。
b)实时性和精度满足DL/T 1625以及电网调度要求。
c)对梯级水电站水库、流量等控制应满足GB 17621要求。
d)具有梯级水电站实时滚动优化经济运行功能。
e)监控画面直观显示梯级各电站信息，具有参数配置、模式设定、目标值下发等功能。
f)具有自诊断功能，异常时自动报警并退出。
DL/T 2302—2021
g)具有电站、机组选择加入或退出控制功能。
h)单次调节响应时间不大于2s。
5功能
5.1 运行方式
5.1.1 EDC具有上级调度和集控调度模式。
5.1.2在上级调度模式下，EDC接受上级调度的梯级负荷调节指令。
5.1.3在集控调度模式下，EDC执行集控调度的梯级负荷调节指令。
5.2负荷分配
EDC宜分配梯级有功功率至电站，由电站AGC分配下发至机组；也可直接分配至各电站机组。
5.3约束条件
EDC分配策略应考虑水量优化平衡、出力平衡、发电流量、出库流量、水位、有功可调区间、机组禁运区等约束条件，各类约束条件详见附录A。
5.4数据交换
5.4.1与上级调度数据交换内容应包括：
a)上行数据，包括：EDC投退状态、EDC调度模式、梯级总有功功率实发值、梯级总有功功率可调上下限、梯级水电站等值禁运区等。
b)下行数据，包括：上级调度下发梯级总有功功率给定值。
5.4.2与电站数据交换内容应包括：
a)上行数据，包括：电站总有功功率、机组有功功率、电站或机组有功可调上下限、电站母线频率、电站上下游水位、机组状态、水电站等值禁运区、机组禁运区等。
b)下行数据，包括：EDC下发电站总有功功率给定值或机组有功功率给定值。
5.5安全策略
EDC应具备以下安全策略：
a)在调度模式切换、功能投退时，对梯级电站运行工况无扰动。
b)梯级总有功功率给定值满足有功功率调节步长、梯级有功调节限值、梯级水电站等值禁运区约束。
c)分配给定值满足电站或机组的有功功率调节步长、有功可调限值和禁运区约束。
d)对频率、水位、有功功率等关键数据进行数据突变、不刷新、范围、品质等校核。
e)与上级调度通信通道中断时，EDC切至集控调度模式或退出，并告警。
f)与电站通信通道中断时，EDC退出，并告警。
5.6分配策略
EDC可具备以下有功功率分配策略：
a)梯级电站总耗水率最小为目标。
b)梯级电站发电效益最大化为目标。
c)以梯级电站总弃水损失最少为目标。
d)以指定的部分水电站库目标水位偏差最小为目标。
