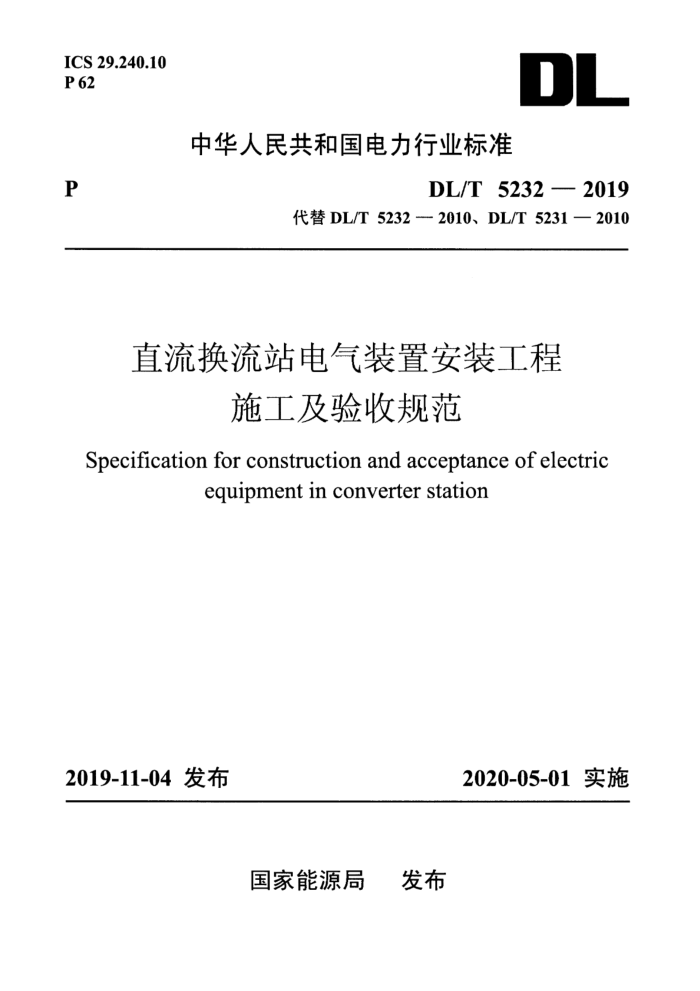

ICS 29.240.10
P62
中华人民共和国电力行业标准
DL/T 5232 — 2019代替DL/T 5232—2010、DL/T 5231 —2010
直流换流站电气装置安装工程施工及验收规范
Specification for construction and acceptance of electricequipment in converter station
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 5232—2019
1 总 则
1.0.1为规范和统一直流换流站电气装置安装工程及接地极的施工、重量检查和验收，加强工程建设重量管理与控制，促进安装工程重量水平的提高，制定本规范。
1.0.2本规范适用于直流换流站电气装置安装工程及接地极的施工及验收。
1.0.3直流换流站中交流电气装置的施工及验收应符合国家现行有关标准的规定。
1.0.4直流换流站电气装置安装工程及接地极的施工及验收除按本规范的规定执行外，尚应符合国家现行有关标准的规定。DL/T 5232—2019
2术 语
2.0.1 换流阀 converter valve
将交流电转换为直流电，或者将直流电转换为交流电的装置。
2.0.2阀电抗器valve reactor
与换流阀串联的电抗器，包括阳极电抗器和阴极电抗器。阳极电抗器指连接到阳极端子的阀电抗器，阴极电抗器指连接到阴极端子的阀电抗器。
2.0.3阀组件valve module
由若干电力电子元件及其触发、保护、均压元件等组成，其电气性能与阀的电气性能相同。
2.0.4阀架valve support
阀的部件、安装阀组件，机械支撑阀的带电部分并将其对地电气绝缘。
2.0.5 阀避雷器 valve arrester
在阀两端跨接的避雷器。
2.0.6阀冷却系统valve cooling equipment
对阀体上各元器件进行冷却的成套装置，分为内冷却系统和外冷却系统。
2.0.7阀厅valve hall
安装换流阀的建筑物。
2.0.8冷却塔cooling equipment
以水作为主要冷却介质对阀内冷却水进行冷却的设备。
2.0.9空气冷却器air cooling equipment
以空气作为冷却介质对阀内冷却水进行冷却的设备。
