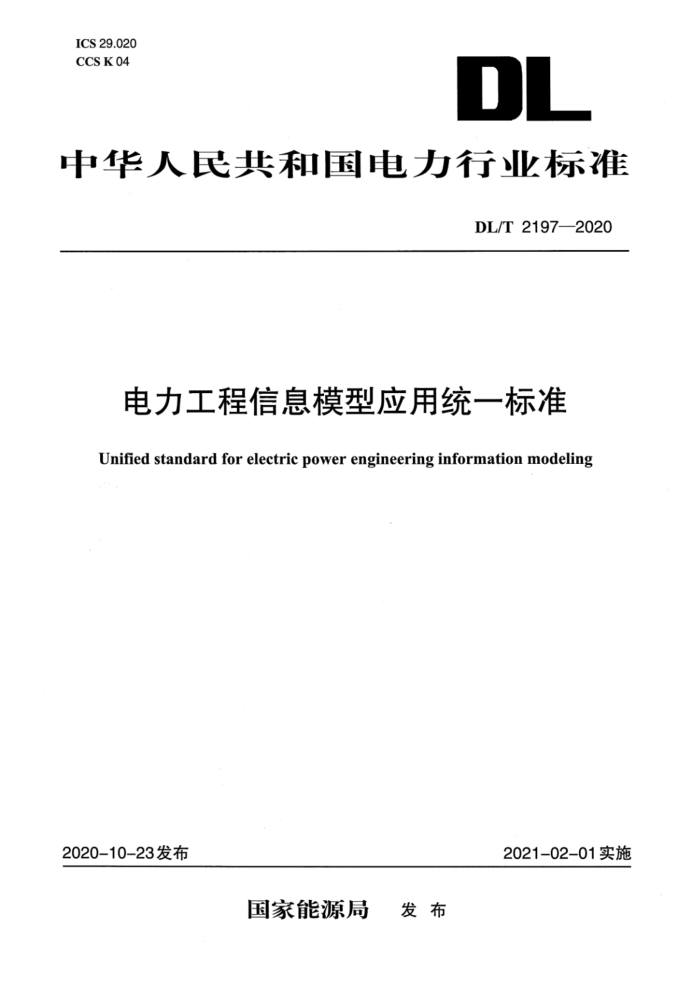

ICS 29.020
CCS K 04
DL
中华人民共和国电力行业标准
DL/T 2197—2020
电力工程信息模型应用统一标准
Unified standard for electric power engineering information modeling
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2197—2020
电力工程信息模型应用统一标准
1 范围
本文件规定了电力工程信息模型在电力工程项目全生命周期内应用的基本要求。本文件适用于项目级和企业级电力工程信息模型的存储、管理与信息互用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T51212-2016建筑信息模型应用统一标准
3术语和定义
下列术语和定义适用于本文件。
3.1
电力工程信息模型electric power engineering information modeling;EIM
在电力工程项目全生命周期(3.3)内，对其物理和功能特性进行数字化表达的过程和结果的总称，简称信息模型。
3.2
建筑信息模型building information modeling; building information model; BIM
在建设工程及设施全生命周期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。
[来源：GB/T51212—2016,2.1.1]
3.3
电力工程项目全生命周期life cycle of electric power engineering project电力工程项目从决策、实施、生产到退役的整个周期，简称项目全生命周期。
3.4
项目参与方project participant参与项目相关业务并进行信息交换的组织或单位，简称参与方。
3.5
几何模型geometrical model
使用几何概念对电力工程建(构)筑物及其构件、设备设施及其部件、材料机具等的可视化和数字化表达。
3.6
非几何属性信息non-geometric attribute information
资产对象(3.10)功能属性的数字化表达，是除几何模型(3.5)信息以外信息的集合。
3.7
几何模型创建程度degree of geometrical model construction电力工程项目全生命周期(3.3)各阶段几何模型(3.5)创建的精细程度。
