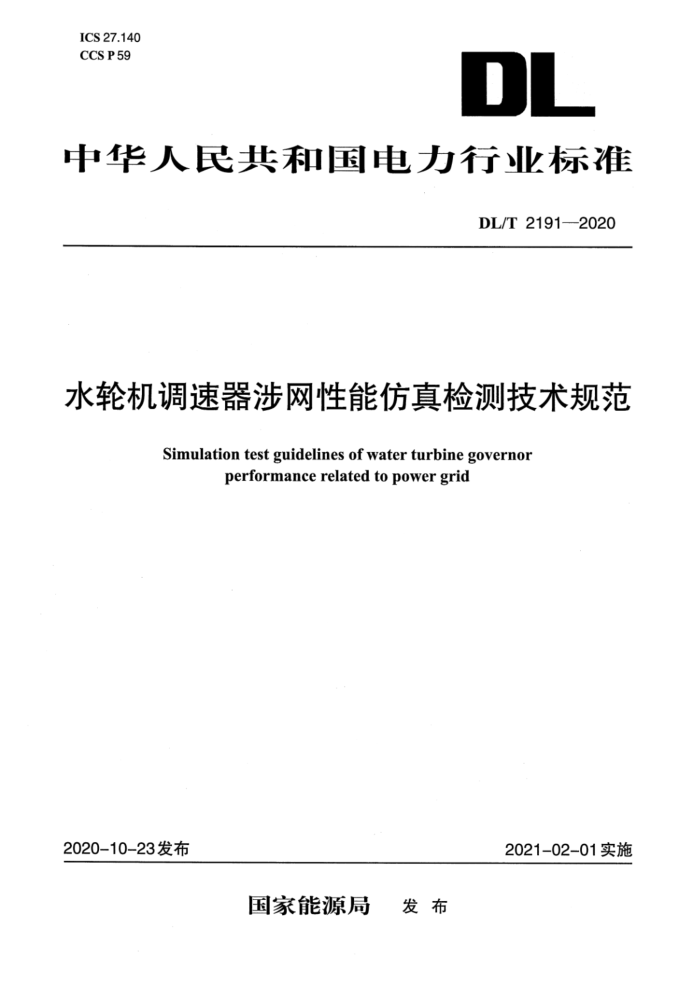

ICS 27.140
CCS P59
中华人民共和国电力行业标准
DL/T 2191—2020
水轮机调速器涉网性能仿真检测技术规范
Simulation test guidelines of water turbine governorperformance related to power grid
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2191—2020
水轮机调速器涉网性能仿真检测技术规范
1 范围
本文件规定了采用实时数字仿真系统对水轮机调速器的电气控制系统进行涉网性能检测的内容、方法和技术要求。
本文件适用于单机容量在10MW及以上的并网运行水轮机电液式调速系统，10MW以下容量的机组可参考执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T9652.1水轮机调速系统技术条件
GB/T9652.2水轮机调速系统试验GB/T28566发电机组并网安全条件及评价GB/T31464电网运行准则
DL/T 496水轮机电液调节系统及装置调整试验导则DL/T563水轮机电液调节系统及装置技术规程DL/T 792水轮机调节系统及装置运行与检修规程DLT 1120水轮机调节系统测试与实时仿真装置技术规程DL/T 1235同步发电机原动机及其调节系统参数实测与建模导则DL/T 1245—2013水轮机调节系统并网运行技术导则
3术语和定义
下列术语和定义适用于本文件。
3.1
功率模式power control mode机组并网运行中，调节系统接收功率指令信号，并使功率跟踪于功率指令信号的控制模式。
3.2
开度模式opening control mode机组并网运行中，调节系统接收开度指令信号，并使开度跟踪于开度指令信号的控制模式。
3.3
数学模型mathematical model
系统的数学描述。常用形式有微分方程、状态方程和传递函数(3.4)等。[来源：DL/T 1245—2013,3.12]
3.4
传递函数transfer function
系统在复域内的数学模型(3.3)。当初始条件为零时，可由下述微分方程经拉普拉斯变换得出
