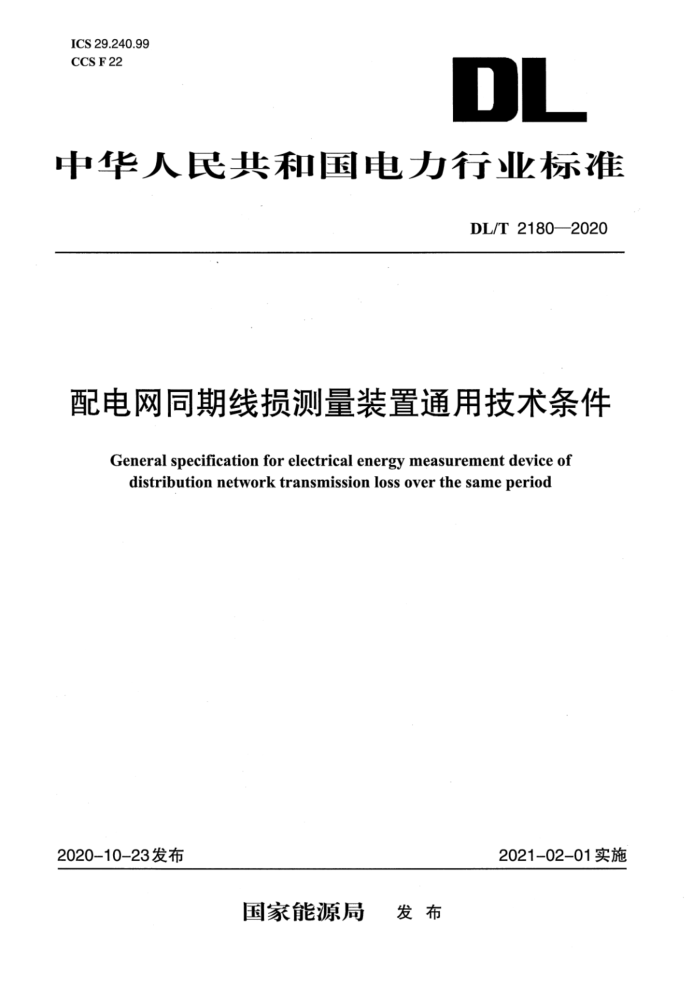

ICS 29,240.99
CCS F22
DL
中华人民共和国电力行业标准
DL/T 2180—2020
配电网同期线损测量装置通用技术条件
General specification for electrical energy measurement device ofdistribution network transmission loss over the same period
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2180—2020
配电网同期线损测量装置通用技术条件
1 范围
本文件规定了配电网同期线损测量装置(以下简称线损测量装置)的技术要求、试验方法、检验规则、标志和随行文件、包装、运输和贮存的要求。
本文件适用于直接安装于6kV～35kV配电网的线损测量装置的生产和检验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T 2423.2—2008电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T2423.4电工电子产品环境试验 第2部分：试验方法试验Db:交变湿热(12h12h循环)
GB/T 2423.17电工电子产品环境试验 第2部分：试验方法 试验Ka:盐雾
GB/T2423.24—2013环境试验 第2部分：试验方法试验Sa:模拟地面上的太阳辐射及其试验导则GB/T 4208外壳防护等级(IP代码)
GB/T 4796—2017环境条件分类 环境参数及其严酷程度
GB/T 5169.16—2017 电工电子产品着火危险试验 第16部分：试验火焰50W水平与垂直火焰试验方法
GB/T 7354高电压试验技术 局部放电测量
GB/T 16927.1—2011 高电压试验技术 第1部分：一般定义及试验要求
GB/T 17215.211—2006交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备GB/T 17215.911—2011 电测量设备 可信性 第11部分：一般概念
GB/T17626.6—2017电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度GB/T 17626.8电磁兼容 试验和测量技术 工频磁场抗扰度试验GB/T 17626.27电磁兼容 试验和测量技术 三相电压不平衡抗扰度试验DL/T 645—2007多功能电能表通信协议
3术语和定义
GB/T 17215.211—2006、GB/T 17215.911—2011界定的以及下列术语和定义适用于本文件。
3.1
同期线损transmission loss over the same period
通过测量同一时间段电力系统某指定部分输入电能量与输出电能量差值的方法得到的电力线路能量损耗。
3.2
配电网同期线损测量装置electrical energy measurement device of distribution network transmi-ssion loss over the same period
一种直接接入配电网6kV～35kV电力系统应用于同期线损(3.1)测量的装置。
