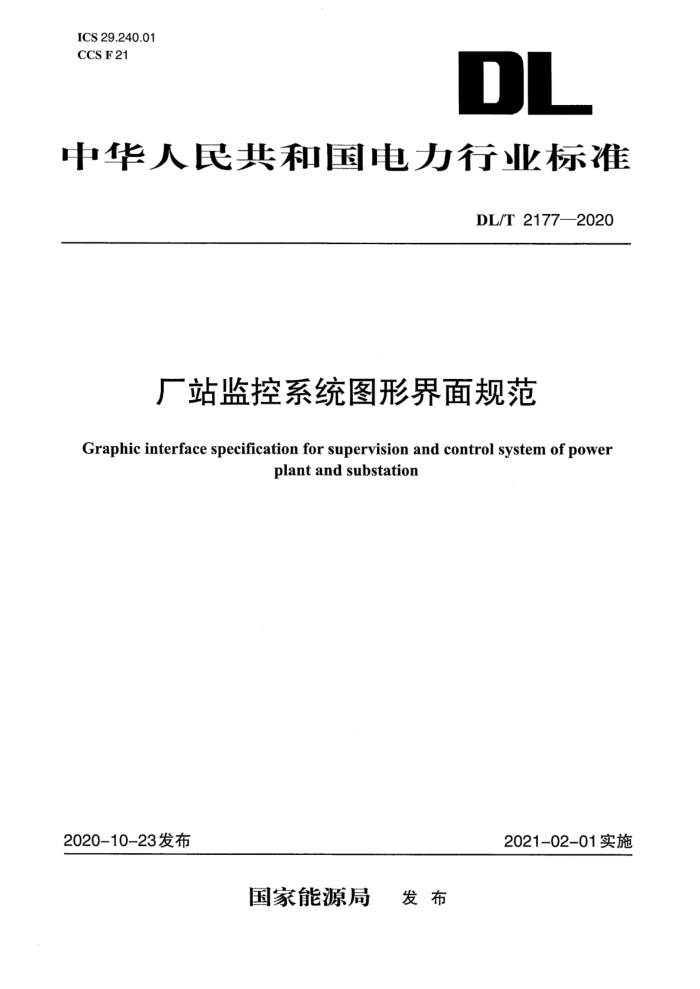

ICS 29.240.01
CCS F21
DL
中华人民共和国电力行业标准
DL/T 2177—2020
厂站监控系统图形界面规范
Graphic interface specification for supervision and control system of powerplant and substation
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2177—2020
厂站监控系统图形界面规范
1 范围
本文件规定了厂站监控系统图形界面的总体要求、要素要求、布局及内容要求。本文件适用于变电站、电厂升压站等监控系统图形界面的设计及应用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.91电下术语 量和单位GB/T 4728(所有部分)电气简图用图形符号GB/T14691技术制图 字体GB/T 17450技术制图 图线GB 18030信息技术 中文编码字符集GB/T20063(所有部分)简图用图形符号
GB/T 28452—2012信息安全技术应用软件系统通用安全技术要求GB/T31992电力系统通用告警格式
GB/T36558电力系统电化学储能系统通用技术条件DL/T 1171电网设备通用数据模型命名规范DL/T 1230—2016π电力系统图形描述规范DL/T 1403智能变电站监控系统技术规范DL/T5028(所有部分)电力工程制图标准DL/T 5136火力发电、变电站二次接线设计技术规程
3术语和定义
GB/T 4728(所有部分)、GB/T 20063(所有部分)、GB/T36558、DL/T 1171、DL/T 1403、DL/T5136界定的以及下列术语和定义适用于本文件。
3.1
索引图index diagram
包含厂站监控系统各类型画面的索引及其监视画面的跳转链接按钮，并能反映链接画面所对应监视范围内的设备运行综合状态的图形画面。
3.2
主接线图single line diagram
包含厂站全部一次设备、设备连接方式，以及反映一次设备运行状态的模拟量、状态量和相关文字标注的图形画面。
3.3
间隔分图bay diagram包含某一电气间隔的一次接线图、量测信息、设备状态信息、设备操作、告警光字牌、通信状态
