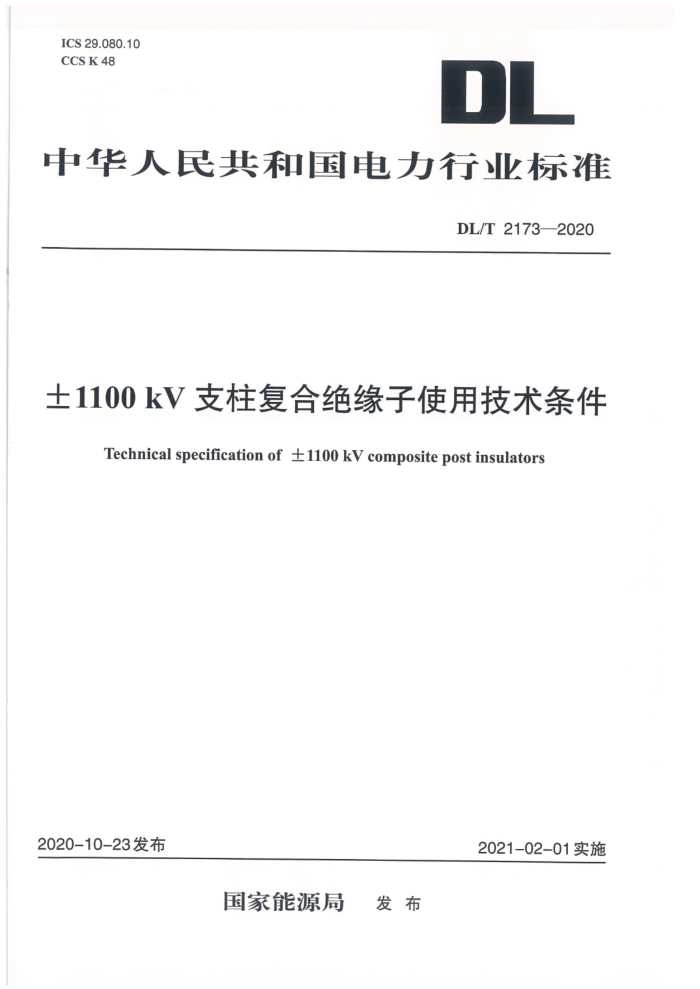

ICS 29.080.10
CCS K 48
中华人民共和国电力行业标准
DL/T 2173—2020
±1100kV支柱复合绝缘子使用技术条件
Technical specification of ±1100 kV composite post insulators
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2173—2020
±1100 kV支柱复合绝缘子使用技术条件
1 范围
本文件规定了换流站直流场用土1100KV电压等级的支柱复合绝缘子的使用条件、技术要求、试验分类、试验方法、试验项目。
本文件适用于系统电压为±100kV电压等级的母线、隔离开关和平被电抗器等电气设备使用的支柱复合绝缘子(简称绝缘子)。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本《包括所有的修改单)适用于本文件。
GB/T 197普通螺纹 公差
GB/T 311.1—2012〇绝缘配合 第1部分：定义、原则和规则
GB/T 772高压绝缘子瓷件 技术条件
GB/T 1447纤维增强塑料拉伸性能试验方法
GB/T 1448纤维增强塑料压缩性能试验方法
GB/T 1449纤维增强塑料弯曲性能试验方法
GB/T 1800.1本保儿何技术规范(GPS)线性尺寸公差ISO代号体系 第1部分，公差、偏差和
配合的基础
GB/T 1800.2产品几何技术规范(GPS)线性尺寸公差ISO代号体系 第2部分：标准公差带代号和孔、轴的极限偏差表
GB/T 2900.5电工术语绝缘固体、液体和气体
GB/T 2900.8电工术语绝缘子
GB/T3355聚合物基复合材料纵横剪切试验方法GB/T6040红外光谱分析方法通则
GB/T6553严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法GB/T 7559纤维增强塑料层合板螺栓连接挤压强度试验方法
GB/T 8287.1—2008标称电压高于T00QV系统用户内和户外支柱绝缘子 第1部分：瓷或玻璃绝缘子的试验
GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子 第2部分：尺寸与特性
GB/T 8411.1 陶瓷和玻璃绝缘材料 第1部分：定义和分类GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求
GB/T 19519架空线路绝缘子 标称电压高于1000V交流系统用悬垂和耐张复合绝缘子 定义、试验方法及接收准则
GB/T 21429—2008户外和户内电气设备用空心复合绝缘子 定义、试验方法、接收准则和设计推荐
GB/T22079—2019户内和户外用高压聚合物绝缘子 一般定义、试验方法和接收准则GB/T 25096—2010交流电压高于1000V变电站用电站支柱复合绝缘子 定义、试验方法及接收
