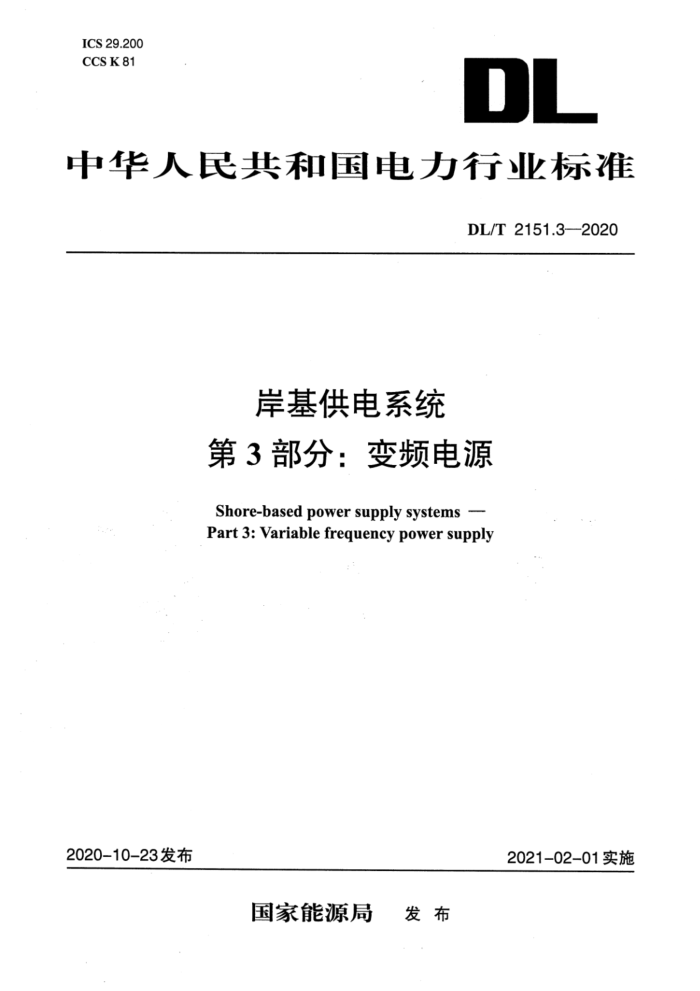

ICS 29.200
CCS K 81
DL
中华人民共和国电力行业标准
DL/T 2151.3—2020
岸基供电系统
第3部分：变频电源
Shore-based power supply systems —
Part3: Variable frequency power supply
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2151.3—2020
岸基供电系统
第3部分：变频电源
1 范围
本文件规定了岸基供电系统变频电源的技术要求、试验方法、检验规则、标志、包装、运输及贮存等。
本文件适用于岸基供电系统中的变频电源。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件：
GB/T311.1绝缘配合 第1部分：定义、原则和规则GB/T 4208外壳防护等级(IP代码)
GB/T 7251.1—2013低压成套开关设备和控制设备 第1部分：总则GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 12348工业企业厂界环境噪声排放标准GB/T 13422半导体变流器 电气试验方法
GB/T 16935.1低压系统内设备的绝缘配合 第1部分：原理、要求和试验GB/T 17626.2—2018电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3—2016电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4—2018电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 17626.5—2019电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T 17626.6—2017电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度
3术语和定义
下列术语和定义适用于本文件。
3.1
变频电源variable frequeney power supply改变电压和(或)频率的供电装置。
3.2
低压变频电源low voltage variable frequency power supply额定输出电压1kV及以下的变频电源。
3.3
高压变频电源high voltage variable frequeney power supply额定输出电压高于1kV的变频电源。
3.4
瞬变响应恢复时间transient response recovery time输出电流由零至额定电流或由额定电流至零突变时，变压变频电源输出电压和频率恢复到稳定范
