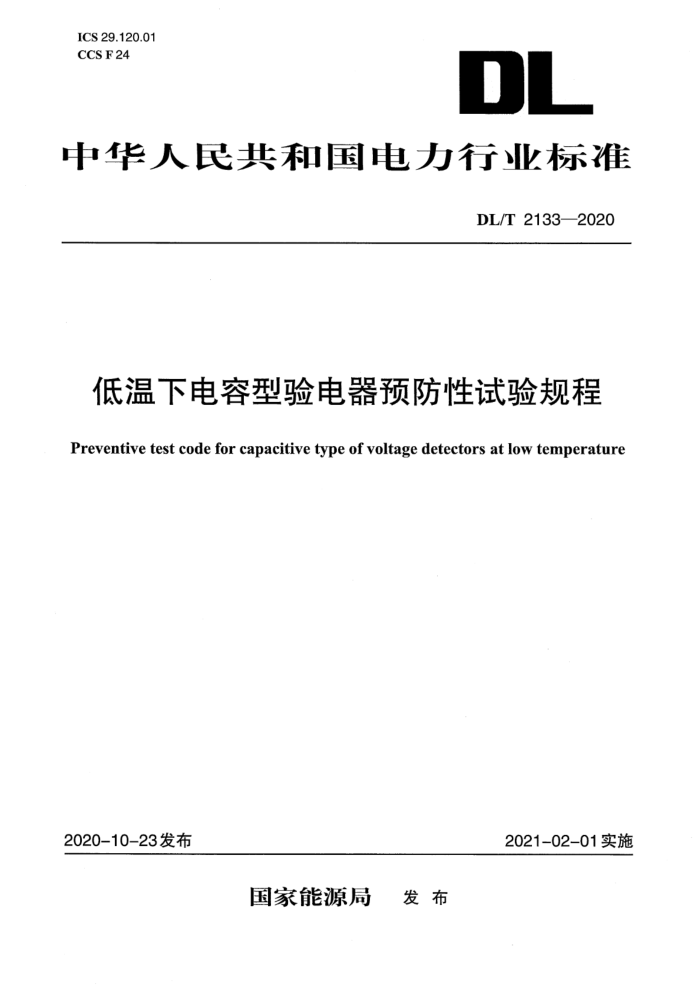

ICS 29.120.01
CCS F24
中华人民共和国电力行业标准
DL/T 2133—2020
低温下电容型验电器预防性试验规程
Preventive test code for capacitive type of voltage detectors at low temperature
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2133—2020
低温下电容型验电器预防性试验规程
1 范围
本文件规定了电容型验电器在低温下定期预防性试验一般要求、外观尺寸检查、功能性试验、机械性能试验、电气性能试验及试验报告。
本文件适用于环境温度在-40℃～50之间、海拔5500m及以下地区、10kV～500kV的工频交流电力系统中使用的电容型验电器。适用于与被测部件相接触的电容型验电器，不适用于非接触式验电器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用干本文件
GB/T311.1—2012绝缘配合 第1部分：定义、原则和规则
GB/T 2423.72018环境试验 第2部分：试验方法试验Ec:粗率操作造成的冲击(主要用于设备型样品)
GB/T8170—2008数值修约规则与极限数值的表示和判定GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求GB/T 16927.22013高电压试验技术 第2部分：测量系统GB26861—201 电力安全工作规程高压试验室部分DL/T 740—2014电容型验电器
DL/T976—2017电作业工具、装置和设备预防性试验规程DL/T 1476—2015电力安全工器具预防性试验规程
3 术语和定义
DL/T740—2014、DLT976-2017和DL/T1476—2015界定的以及下列术语和定义适用于本文件。
3.1
低温型电容型验电器low-temperature type voltage detectors
可在环境温度范围为-40℃～25℃温度下使用的电容型验电器。
3.2
低温试验箱low-temperature test chamber
测试产品、材料在温度-40℃～5℃、湿度20%以下环境下电气、机械性能及参数的试验箱。
4一般要求
4.1 设施及环境条件
4.1.1低温试验箱应确保其环境条件不会使结果无效或对所要求的测量质量产生影响，试验时低温试验箱温度为一30℃,空气相对湿度不应大于20%,海拔修正应符合GB/T 311.1—2012的规定，当户外条件满足试验条件时，可在户外进行测试。
4.1.2应对试验箱环境条件进行检测、控制和记录；当环境条件不满足本文件要求时，应停止相应的试验。
