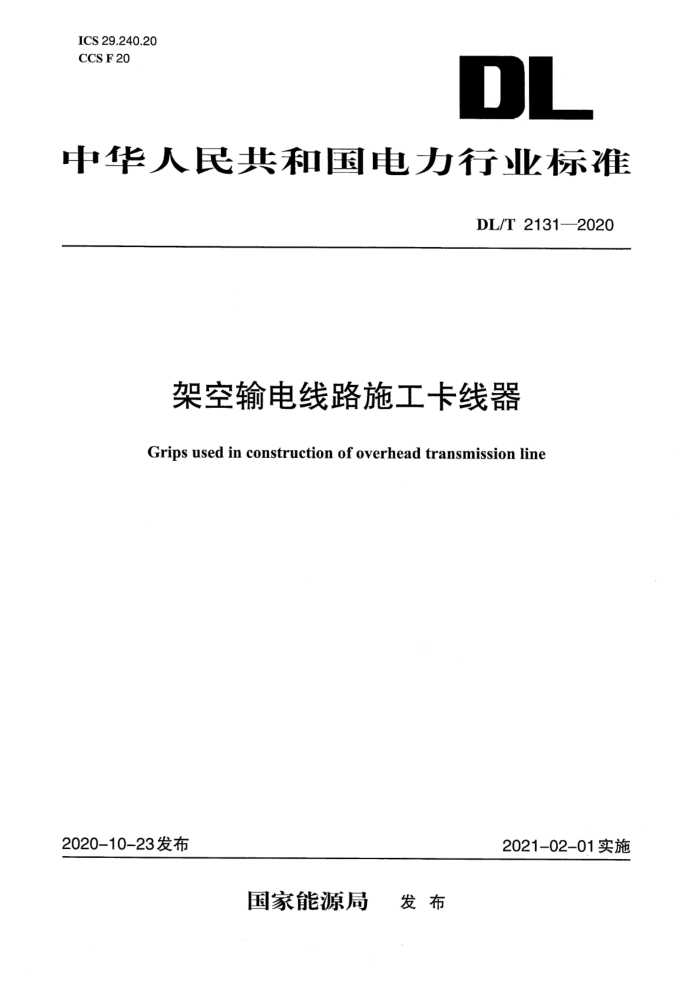

ICS 29.240.20
CCS F20
中华人民共和国电力行业标准
DL/T 2131—2020
架空输电线路施工卡线器
Grips used in construction of overhead transmission line
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2131—2020
架空输电线路施工卡线器
1 范围
本文件规定了卡线器的术语和定义、分类、命名及基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件涉及卡线器为导线卡线器、地线卡线器、光缆卡线器和钢丝绳卡线器，本文件适用于卡线器的设计、制造、试验、检验和使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 3077合金结构钢GB/T3191 铝及铝合金挤压棒材GB/T9969工业产品使用说明书 总则GB/T12361 钢质模锻件 通用技术条件
GB/T32249铝及铝合金模锻件、自由锻件和轧制环形锻件 通用技术条件GB 50233 110kV～750kV架空输电线路施工及验收规范DL/T318输变电工程施工机具产品型号编制方法DL/T 875—2016架空输电线路施工机具基本技术要求
JB/T5054.1产品图样及设计文件 总则
JB/T5054.2产品图样及设计文件 图样的基本要求
3术语和定义
下列术语和定义适用于本文件。
3.1
绞线stranded wire
由若干条线丝按照一定的规律绞合成的线体，本文件包含架空输电线路施工使用的导线、架空地线、光纤复合架空地线(OPGW)、防扭钢丝绳和圆股钢丝绳。
3.2
卡线器 grip架空输电线路施工过程中，能夹持住绞线以完成相应施工作业的工具。
3.3
导线卡线器conductor grip
用于夹持导线的卡线器。
3.4
地线卡线器overhead ground wire grip用于夹持架空地线的卡线器。
