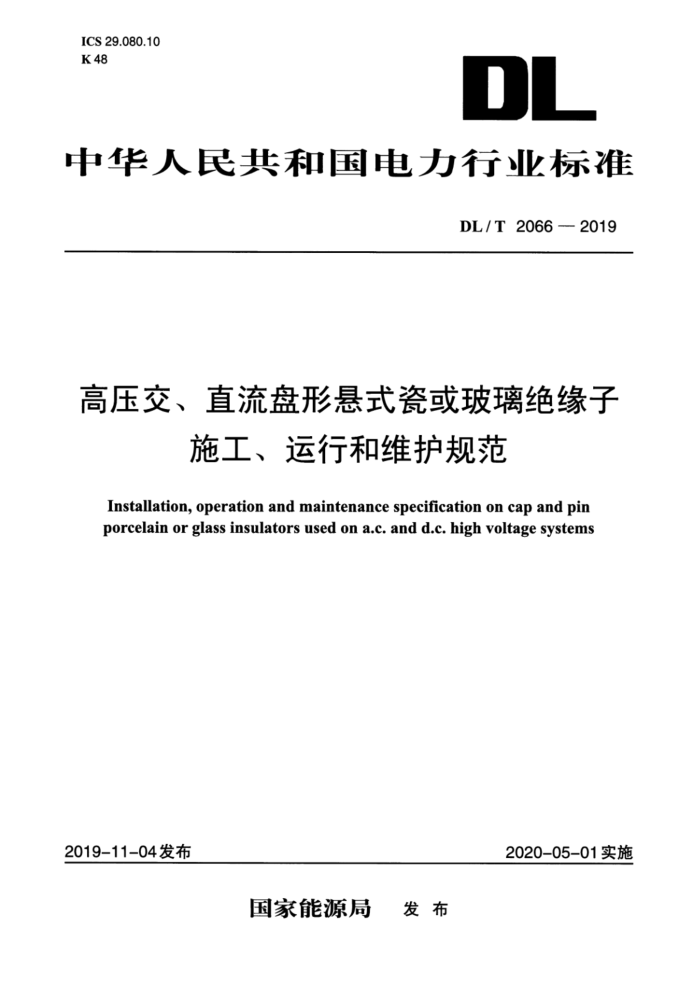

ICS 29.080.10
K48
DL
中华人民共和国电力行业标准
DL/T 2066 —2019
高压交、直流盘形悬式瓷或玻璃绝缘子施工、运行和维护规范
Installation, operation and maintenance specification on cap and pinporcelain or glass insulators used on a.c. and d.c. high voltage systems
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 2066—2019
高压交、直流盘形悬式瓷或玻璃绝缘子施工、运行和维护规范
1 范围
本标准规定了高压交、直流系统用盘形悬式瓷或玻璃绝缘子的到货验收、现场储存、转运、安装前检查、安装、投运前检查和运行维护。
本标准适用于高压交/直流架空电力线路、发电厂、变电站及换流站用盘形悬式瓷或玻璃绝缘子(以下简称绝缘子)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 772高压绝缘子瓷件 技术条件
GB/T 1001.1 标称电压大于1000V的架空线路绝缘子 第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则
GB/T 2900.8电工术语 绝缘子
GB/T 19443 标称电压大于1500V的架空线路用绝缘子 直流系统用瓷或玻璃绝缘子串元件 定义、试验方法和接收准则
GB 50233 110kV～750kV架空输电线路施工及验收规范DL/T626劣化悬式绝缘子检测规程DL/T741 架空输电线路运行规程
DLT 1000.1标称电压高于1000V架空线路绝缘子使用导则 第1部分：交流系统用瓷或玻璃绝缘子
DLT1000.2标称电压高于1000V架空线路绝缘子使用导则 第2部分：直流系统用瓷或玻璃绝缘子DL/T 1248架空输电线路状态检修导则JB/T4307绝缘子胶装用水泥胶合剂JB/T8178悬式绝缘子铁帽 技术条件JB/T9673绝缘子 产品包装JB/T9677盘形悬式绝缘子钢脚JB/T9678盘形悬式绝缘子用钢化玻璃绝缘件外观质量
3术语和定义
GB/T 2900.8、DL/T 626和DL/T741界定的以及下列术语和定义适用于本标准。
3.1
损坏绝缘子damaged insulator因外力因素(如不适当的运输、安装等)导致的外观、机械和电气性能不满足运行要求的绝缘子。
4到货验收
4.1 资料检查
绝缘子的型号、颜色、数量应与装货清单相符，产品质量证明文件(包括出厂试验报告、合格证
