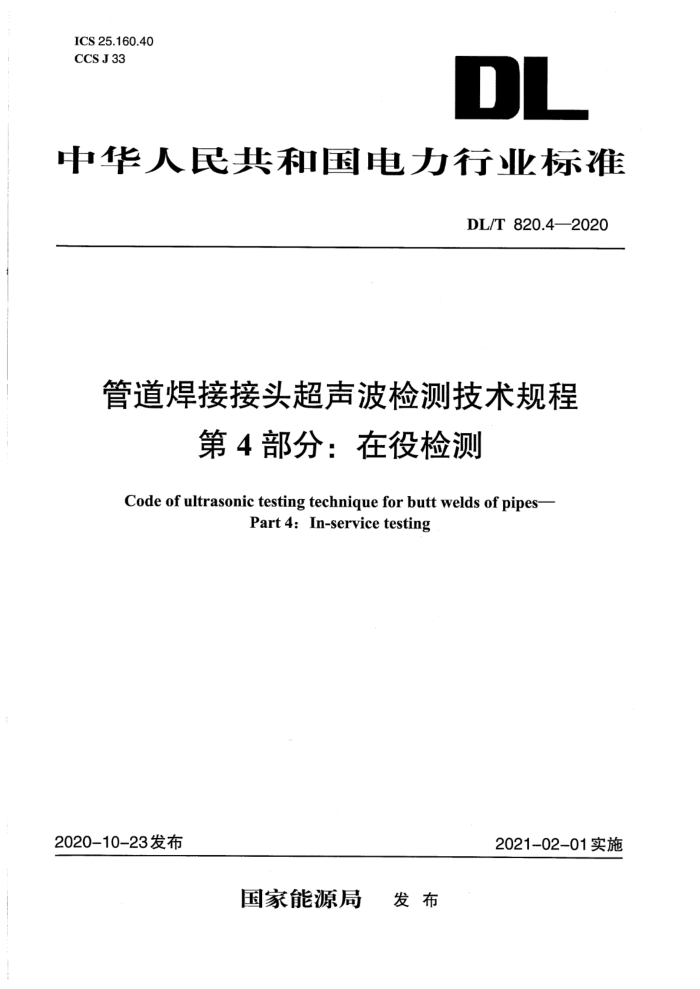

DL/T 820.4—2020
管道焊接接头超声波检测技术规程
第4部分:在役检测
Code of ultrasonic testing technique for butt welds of pipes—
Part 4: In-service testing
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 820.4—2020
管道焊接接头超声波检测技术规程
第4部分:在役检测
1 范围
本文件规定了在役钢制管道焊接接头采用A型脉冲反射法超声波检测(PE)、衍射时差法超声波检测(TOFD)、相控阵超声波检测(PA)等方法对缺陷的检测及定性和定量
2规范性引用文件
下列文件中的内容通过交中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包插所有的修改单)适用于本文件。
GB/T 29302无损检测仪器 相控阵超声检测系统的性能与检验GB/T32563无损检测 超声检测相控阵超声检测方法
DL/T820.1管道焊接接头超声波检验技术规程 第1部分:通用技术要求
DL/T 820.2-2019管道焊接接头超声波检验技术规程第2部分:A型脉冲反射法
DL/T 820.3管道担接接头超声波检验技术规程第3部分:衍射时差法DL/T869火力发电厂焊接技术规程
DL/T 1718火力发电厂焊接接头相控阵超声检测技术规程JB/T 11731无执检测 超声相控阵探头通用技术条件
3术语
下列术语和定义适用才本文件。
3.1
缺陷最大回波波幅the tmaximum echo amplitude of defectHamax用不同探头进行缺陷检测时各个探头检测的缺陷最高回波中的最大者。
3.2
缺陷最小回波波幅the minimum echo amplitude of defectHdmin
用不同探头进行缺陷检测时,各个探头检测的缺陷最高回波中的最小者。
3.3
定向反射特性directional reflectivity characteristie超声波传播至异质界面时,将遵循反射定律,即反射角等于入射角产生反射波的特性。
3.4
全矩阵数据采集full matrix capture; FMC
一种利用相控阵探头实现的特殊数据采集方式。对于有N个晶片的相控阵探头,每个晶片一次单独发射,每次发射完毕都由全部晶片进行回波接收,直到N个晶片发射完成,采集到的A扫描数据存储在NXN的矩阵数列中。
