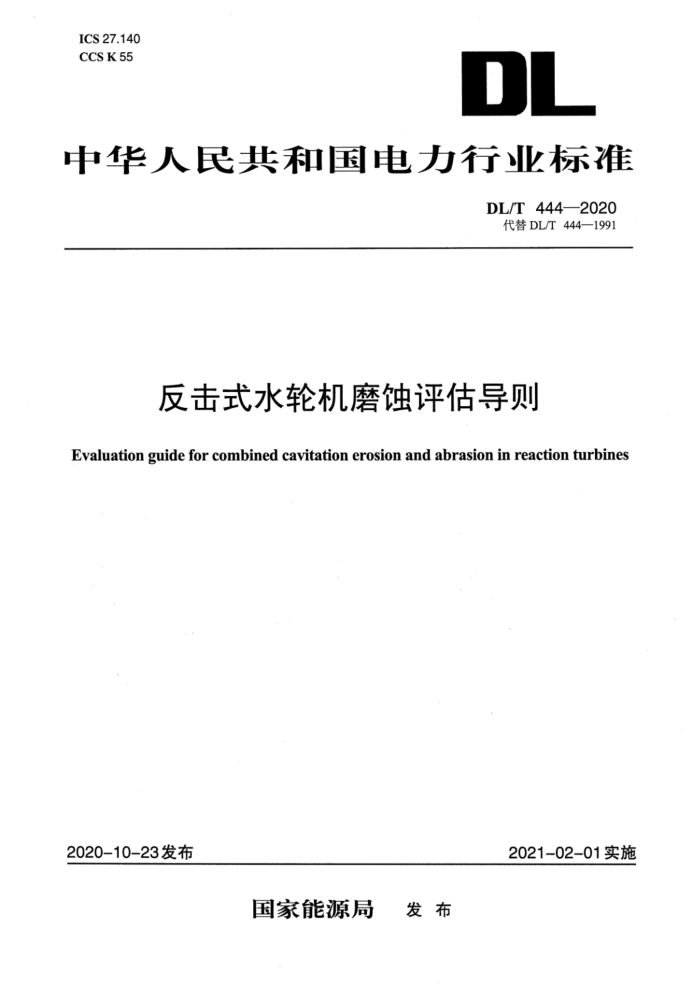

ICS 27.140
DL
CCS K 55
中华人民共和国电力行业标准
DL/T 444—2020
代替DL/T 444—1991
反击式水轮机磨蚀评估导则
Evaluation guide for combined cavitation erosion and abrasion in reaction turbines
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 444—2020
反击式水轮机磨蚀评估导则
1 范围
本文件规定了反击式水轮机通流部件磨蚀量的测量及评估方法。本文件适用于装设反击式水轮机的水电站。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.45 电工术语 水电站水力机械设备GB/T 29403反击式水轮机泥沙磨损技术导则
3 术语和定义
GB/T2900.45界定的以及下列术语和定义适用于本文件。
3.1
磨蚀combined cavitation erosion and abrasion在含沙水流作用下，水轮机通流部件表面由空蚀与泥沙磨损联合作用所造成的材料损失。
3.2
磨蚀量amount of cavitation erosion and abrasion
磨损与空化(空蚀)联合作用下，流道表面金属材料的损失量。注：磨蚀量可以用磨蚀深度H、磨蚀面积A、磨蚀体积V和磨蚀质量m等表示。
3.3
磨蚀深度cavitation erosion and abrasion depth从原始表面量起的任何磨蚀区的磨蚀损坏深度。
3.4
磨蚀面积cavitation erosion and abrasion area
按规定测得实际磨蚀损坏深度超过0.3mm的区域的面积。
3.5
磨蚀体积cavitation erosion and abrasion volume被磨蚀损失的金属材料体积。
3.6
磨蚀质量cavitation erosion and abrasion mass磨蚀损失的金属的质量。
4基本规定
4.1反击式水轮机转轮的磨蚀包括叶片、上冠、下环、泄水锥和转轮体的损失量，固定通流部件的磨蚀量包括导水机构(顶盖、底环通流面及导叶)、抗磨板、止漏装置、转轮室和尾水管的损失量。
4.2水轮机磨蚀评估应结合机组检修和运行状态开展，首次评估不应超过机组投产后2年。
