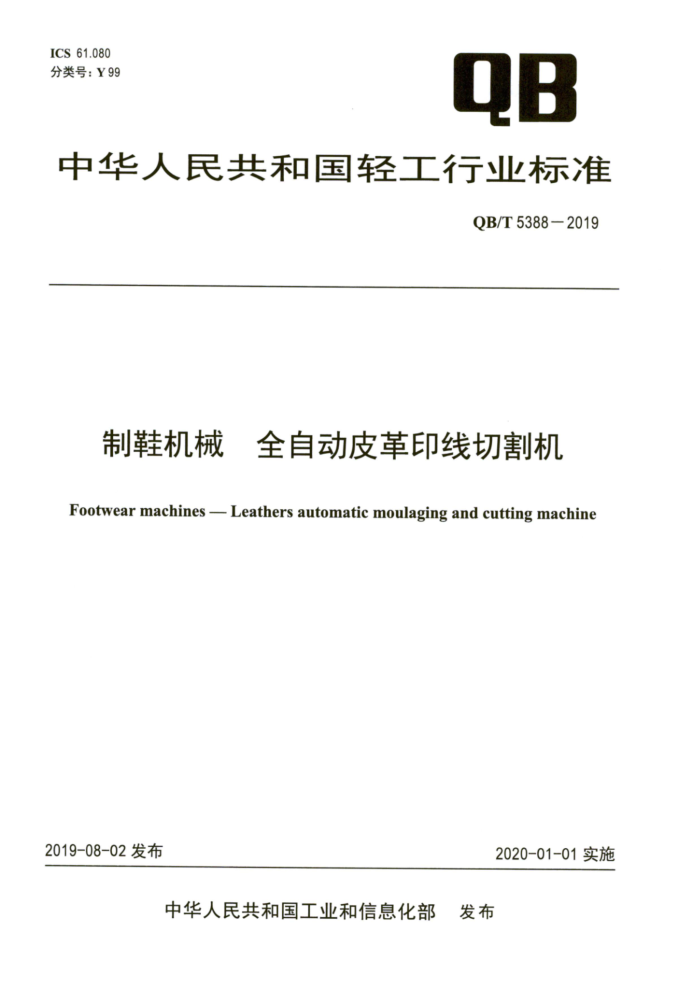

ICS 61.080
分类号：Y99
中华人民共和国轻工行业标准
QB/T 5388-2019
制鞋机械 全自动皮革印线切割机
Footwear machines—Leathers automatic moulaging and cutting machine
2019-08-02发布
2020-01-01实施
中华人民共和国工业和信息化部 发布
QB/T 5388-2019
制鞋机械 全自动皮革印线切割机
1 范围
本标准规定了全自动皮革印线切割机的术语和定义、组成、型号、基本参数及环境适应性、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于制鞋工业中对皮革及其他帮面材料进行印线和直接切割的全自动皮革印线切割机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 5226.1-2008机械电气安全 机械电气设备 第1部分：通用技术条件
GB/T 9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器
GB/T 16754机械安全 急停 设计原则
GB/T 16938紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件GB/T 17421.5-2015机床检验通则 第5部分：噪声发射的确定
GB/T 26220-2010工业自动化系统与集成 机床数值控制 数控系统通用技术条件QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1轻工机械 焊接通用技术条件
QB/T 1588.2轻工机械 切削加工通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件SJ/T 11363电子信息产品中有毒有害物质的限量要求SJ/T 11365电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
工作头working head在横梁上往复移动，执行切割或印线作业的部件。
3.2
横梁crossbeam支撑在纵向导轨上，可沿导轨方向往复移动，并装有工作头连接座的部件。
3.3
运行平面moving plane横梁上特定点或工作头在非进给状态时任意点的运行轨迹所在的面。
3.4
送料平面feeding plane送料装置的送料带在印线和切割工作区域的工作面。
