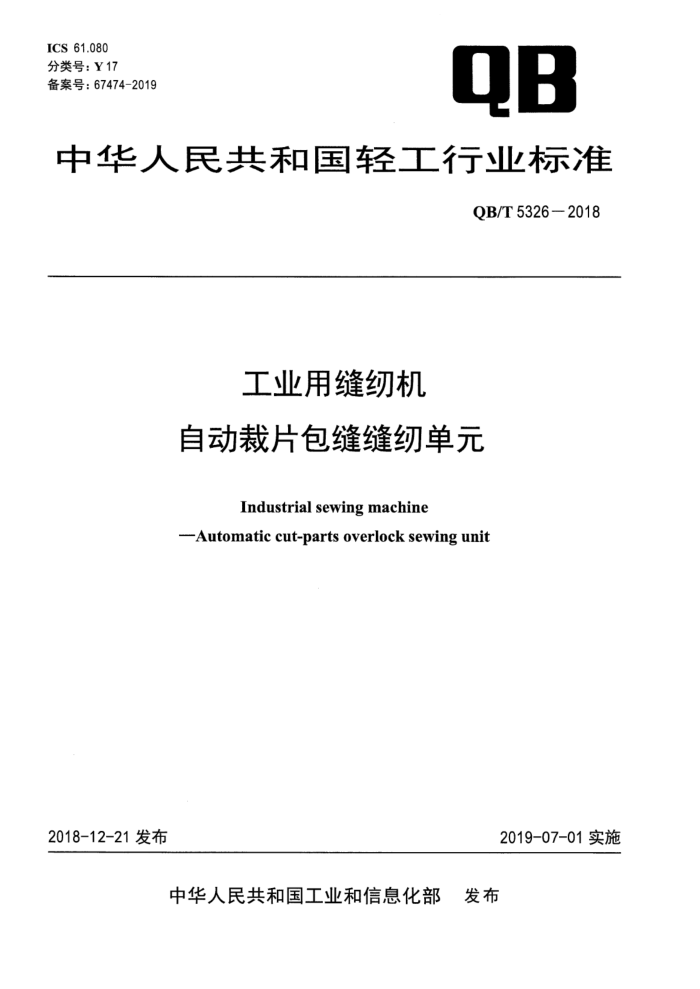

ICS 61.080
分类号：Y17
备案号：67474-2019
QB
中华人民共和国轻工行业标准
QB/T5326-2018
工业用缝纫机自动裁片包缝缝纫单元
Industrial sewing machine—Automatic cut-parts overlock sewing unit
2018-12-21发布
2019-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5326-2018
工业用缝纫机自动裁片包缝缝纫单元
1 范围
本标准规定了自动裁片包缝缝纫单元的术语和定义、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于服装裁片边缘包缝(边)的自动裁片包缝缝纫单元(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008 包装储运图示标志
GB/T 3785.1-2010声级计的电、声性能及测试方法
GB 4208-2008外壳防护等级(IP代码)
GB/T 4515-2008线迹的分类和术语
GB/T 6836-2007缝纫线
GB/T 12113-2003 接触电流和保护导体电流的测量方法
GB/T 13384-2008机电产品包装通用技术条件
GB/T 17626.2-2006电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T17626.4-2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 24342-2009 工业机械电器设备 保护接地电路连续性试验规范
GB/T 30421-2013工业用缝纫机 缝纫机、缝纫单元和缝纫系统的安全要求
QB/T 1572-1992缝纫机零件电镀通用技术条件
QB/T 2505-2000缝纫机零件发黑通用技术条件
QB/T 2528-2001缝纫机涂装技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
控边精度edge distance control precision裁片经包缝后，面料被切刀装置切除部分的最大宽度。
3.2
裁片保持装置cut-parts holding device缝纫过程中，使裁片需包缝的一侧始终靠拢限位装置的辅助机构。
4产品分类
4.1 型式
本产品采用针杆挑线、弯针勾线、差动式(上)下及气动辅助送料，配有自动上料、面料检测、面料保持、自动收料等装置。采用计算机控制系统，实现自动启动、自动控边、分段调速、分段差动送料、自动停机、自动切线辫、自动抬压脚等功能。
4.2分类
产品按不同规格，可形成GB/T4515-2008规定的502、503、504、505、512、514等线迹。
