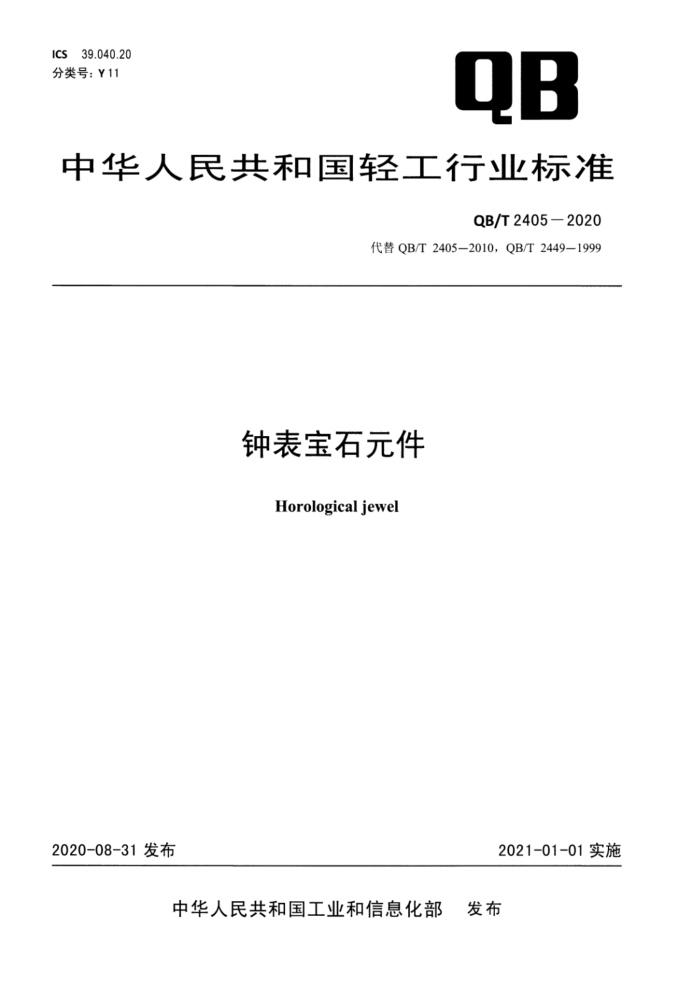

ICS 39.040.20
QB
分类号：Y11
中华人民共和国轻工行业标准
QB/T 2405-2020
代替QB/T 2405-2010,QB/T 2449-1999
钟表宝石元件
Horological jewel
2020-08-31发布
2021-01-01实施
中华人民共和国工业和信息化部 发布
QB/T 2405-2020
钟表宝石元件
1 范围
本标准规定了钟表宝石元件(以下简称“宝石元件”)的分类、要求、试验方法、检验规则及标志、包装，并给出了宝石元件的尺寸系列。
本标准适用于安装在钟表、秒表机心上的钟表功能宝石元件，也适用于安装在仪表及各种装置上的功能宝石元件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1031产品几何技术规范(GPS) 表面结构 轮廓法 表面粗糙度参数及其数值
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
3 术语和定义
下列术语和定义适用于本文件。
3.1
功能宝石functional jewel
用于稳定摩擦、减少计时仪器元件接触表面的磨损率的钟表宝石，通常使用红色人造刚玉。注：改写GB/T 30415-2013,定义3.2.
3.2
钻jewel钟表宝石的通称，本标准特指各种安装在钟表机心内部的功能宝石。
4 分类和名称
4.1 分类
宝石元件的品种、代号、表示图形及所属类型见表1。
表1 品种、图形、代号
类型
图形
品种
代号
平面直孔钻
PZ
平面弧孔钻
PH
通孔钻
球面弧孔钻
QH
无槽直孔钻(单导校)
WZ(D)
无槽直孔钻
Wz
