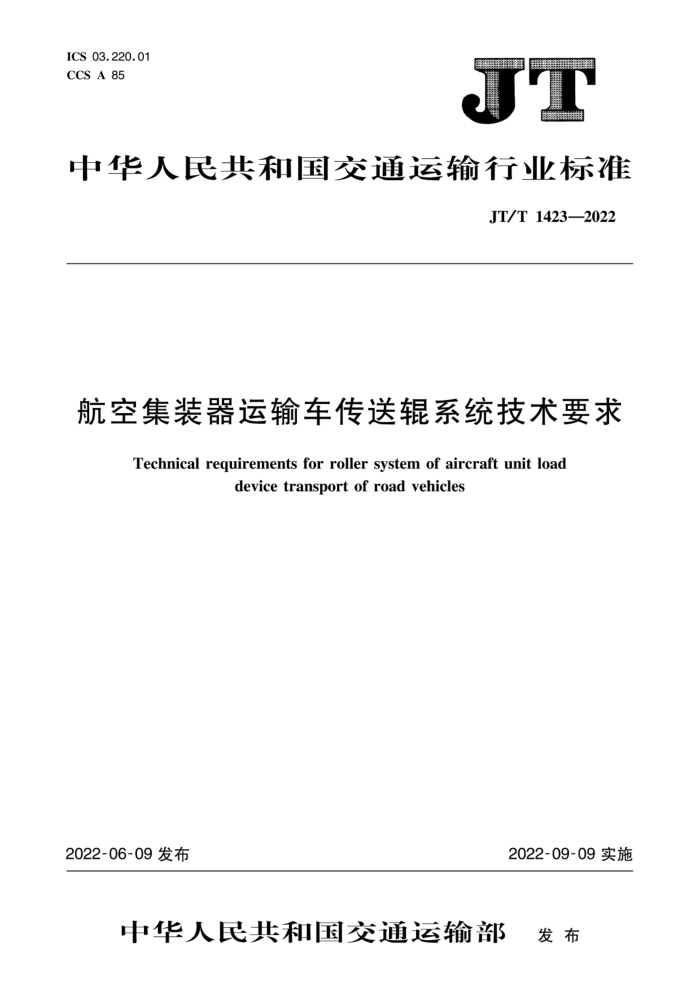

ICS 03.220.01
CCS A 85
中华人民共和国交通运输行业标准
JT/T 1423—2022
航空集装器运输车传送辊系统技术要求
Technical requirements for roller system of aircraft unit loaddevice transport of road vehicles
2022-06-09发布
2022-09-09实施
中华人民共和国交通运输部 发布
JT/T 1423—2022
航空集装器运输车传送辊系统技术要求
1 范围
本文件规定了航空集装器运输车传送辊系统的类型和结构、基本要求、性能要求，以及设计与配置、材料等要求。
本文件适用于航空集装器运输车无动力传输方式的传送辊系统的设计和制造。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差GB/T 706—2016热轧型钢
GB/T 22337社会生活环境噪声排放标准GB/T 23418航空货运及地面设备 术语JB/T 6402大型低合金钢铸件 技术条件JB/T 7012-2020辊子输送机
3 术语和定义
GB/T 23418界定的以及下列术语和定义适用于本文件。
3.1
传送辊系统roller system安装在航空集装器运输车底板上，用于传送航空集装器的装置。
3.2
航空集装器 aircraft unit load device
由集装板加集装网，或集装板、集装网加拱形罩蓬，或集装箱单体构成的，能将航空零散货物集合成标准尺寸的组合单元。
[来源：GB/T 23418-2009,2.6,有修改]
3.3
卡锁locking device将航空集装器锁紧固定在传送辊系统上的装置。
4 类型和结构
4.1 类型
传送辊系统分为A型和B型两种类型。传送辊系统的参数应符合表1给出的数值。
