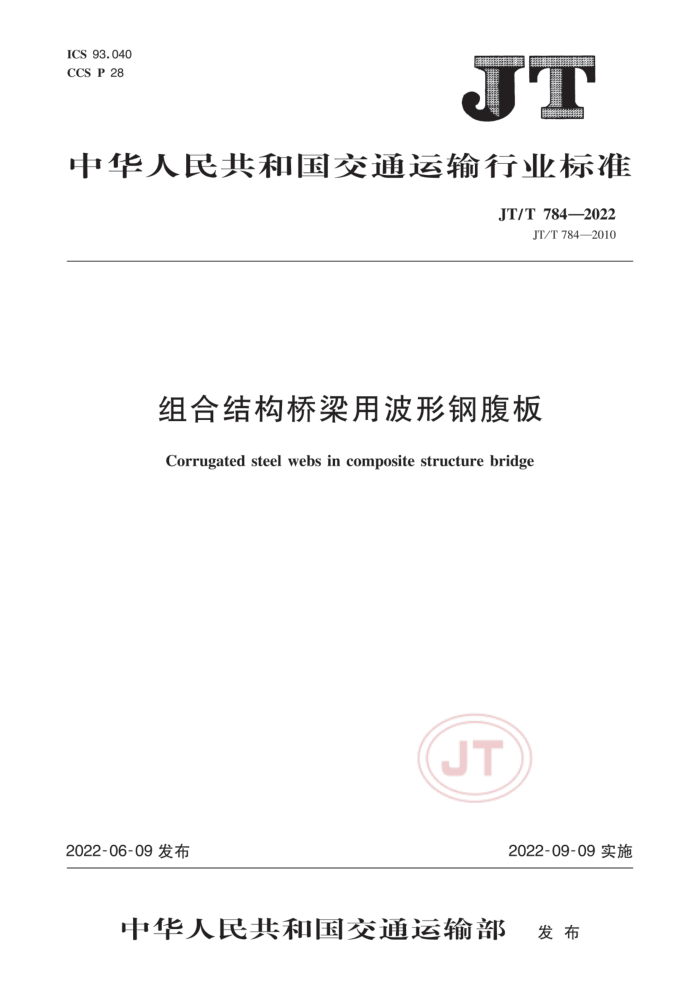

ICS 93.040
CCS P 28
中华人民共和国交通运输行业标准
JT/T 784—2022
JT/T 784—2010
组合结构桥梁用波形钢腹板
Corrugated steel webs in composite structure bridge
2022-06-09发布
2022-09-09实施
中华人民共和国交通运输部 发布
JT/T 784—2022
组合结构桥梁用波形钢腹板
1 范围
本文件规定了组合结构桥梁用波形钢腹板的产品型号及规格、技术要求、试验方法、检验规则，以及标志、包装、运输与储存的要求。
本文件适用于组合结构桥梁用的波形钢腹板。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
GB/T 229 金属材料 夏比摆锤冲击试验方法GB/T 700碳素结构钢
GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T714 桥梁用结构钢
GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1229钢结构用高强度大六角螺母GB/T 1230钢结构用高强度垫圈
GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T 1591 低合金高强度结构钢
GB/T 1766色漆和清漆 涂层老化的评级方法
GB/T3323.1 焊缝无损检测 射线检测 第1部分：X和伽玛射线的胶片技术GB/T 4171 耐候结构钢
GB/T 5210 色漆和清漆 拉开法附着力试验
GB/T 8923.1 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T 9793热喷涂 金属和其他无机覆盖层 锌、铝及其合金GB/T 10433 电弧螺柱焊用圆柱头焊钉
GB/T11345焊缝无损检测 超声检测 技术、检测等级和评定
GB/T 13288.3涂覆涂料前钢材表面处理 喷射清理后的钢材表面粗糙度特性 第3部分：ISO表面粗糙度比较样块的校准和表面粗糙度的测定方法 显微镜调焦法GB/T 13452.2色漆和清漆 漆膜厚度的测定GB/T14977热轧钢板表面质量的一般要求GB 50205钢结构工程施工质量验收标准GB 50661 钢结构焊接规范JB/T 3223焊接材料质量管理规程JT/T 722公路桥梁钢结构防腐涂装技术条件JT/T 784—2022
3 术语和定义、符号
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1
波形钢腹板corrugated steel web
被加工成波折或波纹形状的用于组合结构桥梁腹板的钢结构构件。
3.1.2
波高 wave height波形钢腹板板厚中心线的波峰与波谷的高度差值。
3.1.3
波长wave length
波形钢腹板中相邻的波峰与波峰或波谷与波谷之间的距离。
3.1.4
转角半径 fillet radius波形钢腹板弯折处加工时弧形对应的中心线弯曲半径。
3.1.5
节段长度length of segment
按照桥梁节段施工要求划分的制造段长度。
3.2 符号
下列符号适用于本文件。
J—钢板作冲击韧性试验时，钢板冲击吸收的能量，单位为焦耳(J);L——节段长度，单位为米(m);
L,——节段对角线长，单位为米(m);a——平面挠曲量，单位为毫米(mm);b—翼缘板宽，单位为毫米(mm);d—波高，单位为毫米(mm);
e—腹板高方向平直度，单位为毫米(mm);h—波形钢腹板高度，单位为毫米(mm);k—翼缘板的垂直度，单位为毫米(mm);l——波长，单位为毫米(mm);
1.—标准波形中部平直段长度，单位为毫米(mm);L—标准波形倾斜段水平投影长度，单位为毫米(mm);r—转角半径，单位为毫米(mm);—板厚，单位为毫米(mm);
△—翼缘板的平直度，单位为毫米(mm)。
