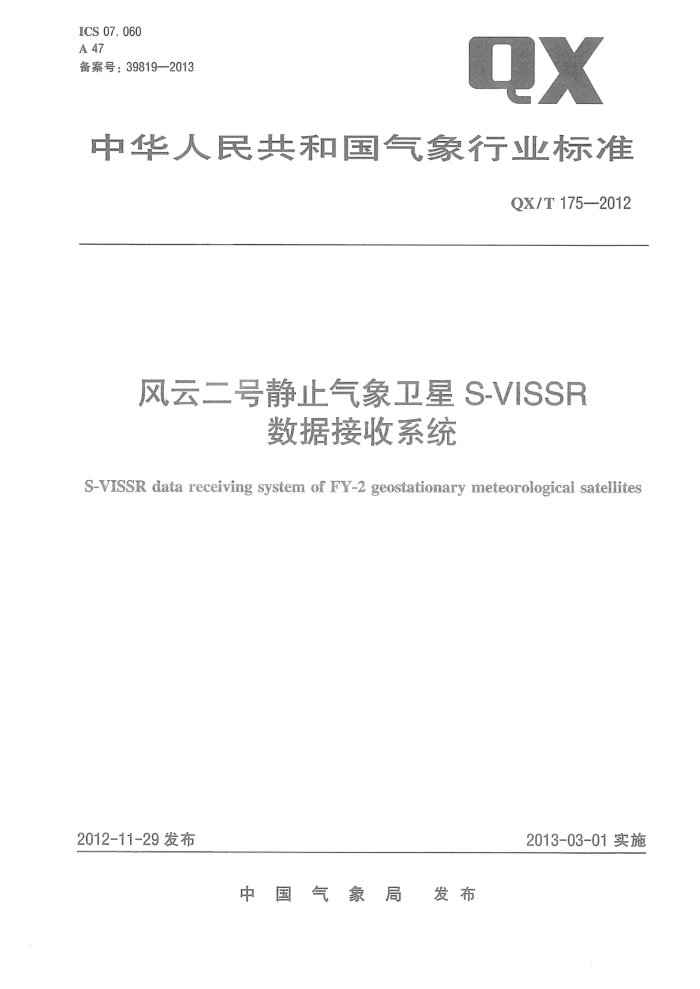

ICS 07.060 A 47
备案号：39819—2013
中华人民共和国气象行业标准
QX/T 175—2012
风云二号静止气象卫星S-VISSR 数据接收系统
S-VISSR data receiving system of FY-2geostationary meteorological satellites
2012-11-29发布
2013-03-01实施
中 国 气 象 局
发 布
QX/T 175-2012
风云二号静止气象卫星S-VISSR数据接收系统
1 范围
本标准规定了风云二号静止气象卫星S-VISSR数据接收系统的组成、技术要求、试验方法、检验规则、标志、包装、运输、贮存和产品成套性。
本标准适用于风云二号静止气象卫星S-VISSR数据接收系统的设计集成、安装调试、检验和运行维护。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 8898 音频、视频及类似电子设备 安全要求
GB/T 11298.1——1997 卫星电视地球站测量方法 第一部分：系统测量GB/T 11298.2——1997 卫星电视地球站测量方法 第二部分：天线测量GB/T11298.3—1997 卫星电视地球站测量方法 第三部分：室外单元测量GB/T 11298.4——1997 卫星电视地球站测量方法 第四部分：室内单元测量GB/T 11442——1995 卫星电视地球接收站通用技术条件SJ/T10649—1995 Ku波段卫星电视地球接收站天线通用技术条件
3 术语和定义
下列术语和定义适用于本文件。3.1
展宽数据 stretched VISSR data；S-VISSR
将风云二号静止气象卫星携带的扫描辐射计（VISSR）所获取的14 Mbit/s原始图像数据，经数据处理，使传递时间展宽，降低码速率至0.66 Mbit/s的、数据流中加入定标、定位等信息的、并通过卫星实时向用户转发的、用户可利用的卫星图像数据。
4 系统组成
风云二号静止气象卫星S-VISSR数据接收系统由天线、高频分机、解调器、数据摄入器和接收存储计算机组成。系统组成框图见图1。
数据
接收存储电缆天线
高频分机解调器
★
摄入器√
计算机
室外单元室内单元V 4
图1 风云二号静止气象卫星S-VISSR数据接收系统组成框图
