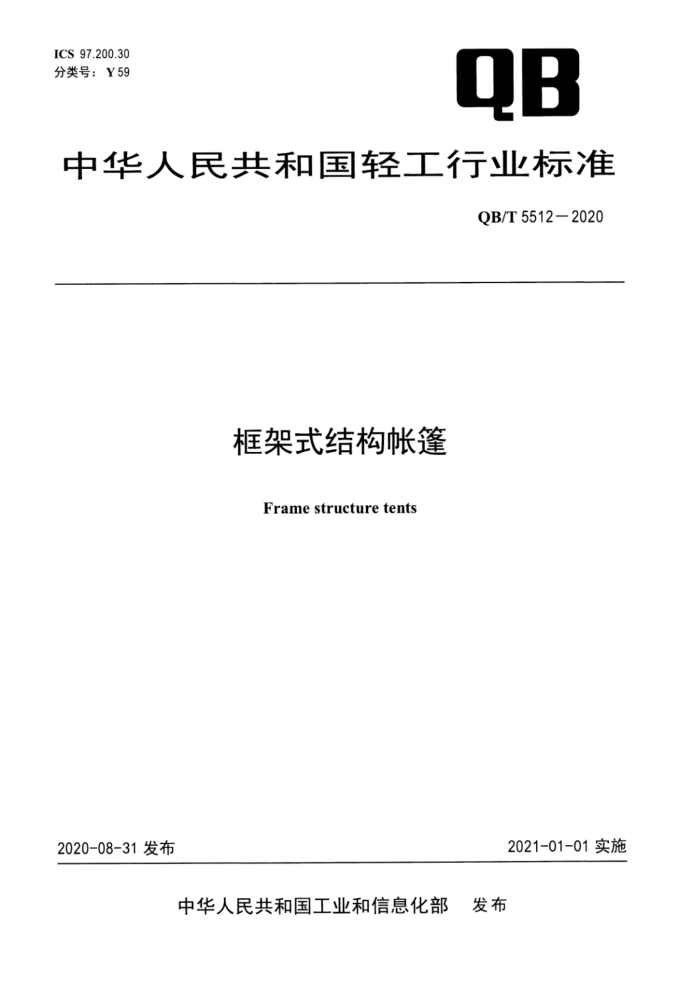

QB ICS 97.200.30 分类号：Y59
中华人民共和国轻工行业标准
QB/T 5512-2020
框架式结构帐篷Frame structure tents
2021-01-01实施
2020-08-31发布
中华人民共和国工业和信息化部 发布
QB/T 5512-2020
框架式结构帐篷
1 范围
本标准规定了框架式结构帐篷的术语和定义、产品分类和型号命名、设计要求、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于由铝钢框架作为承载结构，膜结构用涂层织物（以下简称“膜材”）作为屋顶和围护，可装配、拆卸并重复使用的帐篷（以下简称“框架式结构帐篷”），其他框架式结构帐篷也可参照执行。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250 纺织品 色牢度试验 评定变色用灰色样卡GB/T 700 碳素结构钢GB/T867 半圆头铆钉
GB/T1804 一般公差 未注公差的线性和角度尺寸的公差GB/T3190 变形铝及铝合金化学成分
GB/T5237.2 铝合金建筑型材 第2部分：阳极氧化型材GB/T5780 六角头螺栓 C级GB/T 5782 六角头螺栓
GB/T6892 一般工业用铝及铝合金挤压型材
GB/T 8427 纺织品 色牢度试验 耐人造光色牢度： 氙弧GB/T 27735-2011 野营帐篷GB/T 30161 膜结构用涂层织物GB 50009 建筑结构荷载规范
QB/T3817 轻工产品金属镀层和化学处理层的厚度测试方法 金相显微镜法
QB/T3826 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 中性盐雾试验（NSS）法GJB 150.10A 军用装备实验室环境试验方法 第10部分：霉菌试验3 术语和定义
下列术语和定义适用于本文件。3.1
铝钢框架 frame structure of aluminum alloy and steel connectors
梁柱杆件采用铝合金型材，梁柱节点和柱底板采用钢板螺栓连接的框架结构。包括铝合金框架、铝合金横梁、铝合金中间檩条、柱底板、屋面钢索和交叉杆等。4 产品分类和型号命名4.1 产品分类
按篷顶样式可分为：————人字形帐篷，代号RX；————弧形帐篷，代号HX；———桃心形帐篷，代号TX；
