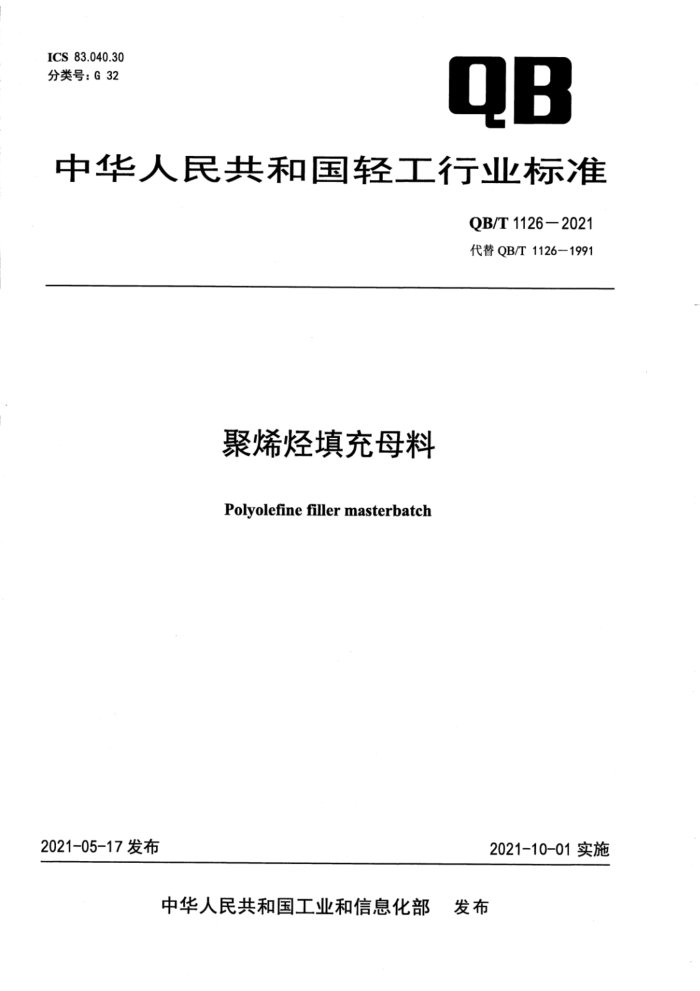

QB ICS 83.040.30 分类号：G 32
中华人民共和国轻工行业标准
QB/T 1126-2021 代替 QB/T 1126-1991
聚烯烃填充母料Polyolefine filler masterbatch
2021-05-17发布
2021-10-01实施
中华人民共和国工业和信息化部 发布
QB/T 1126-2021
5.5.1.3 天平，感量为0.01g。5.5.1.4 玻璃干燥器，内装有硅胶。5.5.2 试验步骤
用感量为0.01g的天平，称量（10.00±0.05）g的试样，放入坩埚中，并置于恒温至400℃的马弗炉中煅烧2h，取出坩埚放入玻璃干燥器中，冷却至室温称量。在相同条件下再次煅烧30min，直至恒重，即相继两次称量结果之差不大于0.05g。5.5.3 试验结果
按式（2）计算：W2-Wo S=
x100%(2)
W1-Wo 式中：
S ——无机粉体含量，%；W。———瓷坩埚质量，单位为克（g）；
W1 ——灼烧前瓷坩埚与试样总质量，单位为克（g）；W———灼烧后瓷坩埚与试样总质量，单位为克（g）。平行测试3次，结果取算术平均值，保留1位小数。5.6 密度
按照GB/T1033.1—2008的规定进行试验，采用A法。5.7 水分
5.7.1 干燥箱法（仲裁法）
按GB/T 6284的规定进行试验。5.7.2 快速水分仪法5.7.2.1 仪器
快速水分仪：水分读数分度值为0.01%，称重感量为0.001g。5.7.2.2 试验步骤
将快速水分仪干燥箱恒温至105℃，试样盘置于称量装置上并清零。称量（10.0±0.5）g试样，均匀平铺在试样盘上，恒温时间80s，测试结束后，读取水分含量值。平行测试2次，结果取算术平均值，精确至小数点后1位。5.8 熔体质量流动速率
按GB/T3682.1的规定进行，试验条件从表1中选取。5.9 拉伸强度保留率和拉伸断裂应变保留率
按GB/T1040.1-2018和GB/T1040.2—2006的规定进行，试验速度（50±5）mmm/min，分别测试混配料和载体树脂的拉伸强度和拉伸断裂应变。拉伸强度保留率按式（3）
