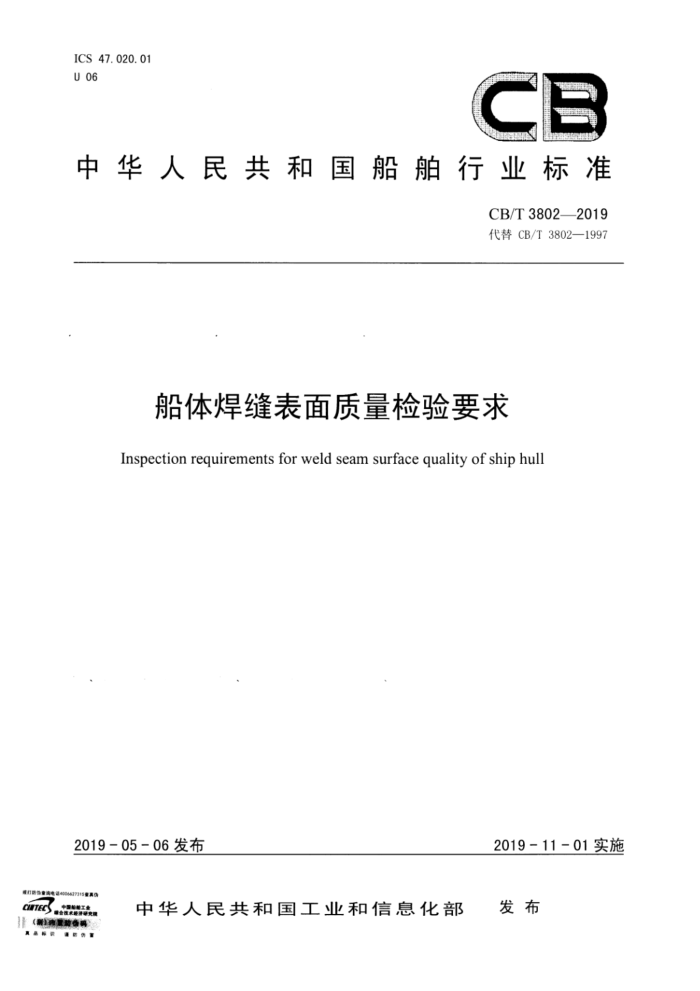

ICS 47.020.01 U 06
中 华 人 民 共 和 国 船 舶 行 业 标 准
CB/T 3802—2019 代替 CB/T 3802——1997
船体焊缝表面质量检验要求Inspection requirements for weld seam surface quality of ship hull
2019-11-01实施2019-05-06发布
中华人民共和国工业和信息化部
CB/T 3802--2019
船体焊缝表面质量检验要求
1 范围
本标准规定了船体焊缝表面质量的检验项目和质量要求、检验方法及焊缝表面缺陷修补。本标准适用于钢质船舶船体焊缝表面质量检验。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
CB/T 3190 钢质船体结构焊接坡口型式及尺寸CB/T 3761 船体结构焊缝缺陷修补技术要求
CB/T 3958 船舶钢焊缝磁粉检测、渗透检测工艺和质量分级
3 检验项目和质量要求3.1 外形尺寸
3.1.1 焊缝的侧面角θ不小于90°，示意图见图1。
θ
图1 焊缝侧面角示意图
3.1.2 I形坡口对接焊缝（包括带垫板对接焊缝）外形示意图见图2a），非工形坡口对接焊缝外形示意图见图2b），焊缝外形尺寸应符合表1的要求。
3.1.3 角接焊缝外形示意图见图2c），其焊缝外形尺寸应符合表1的要求。
