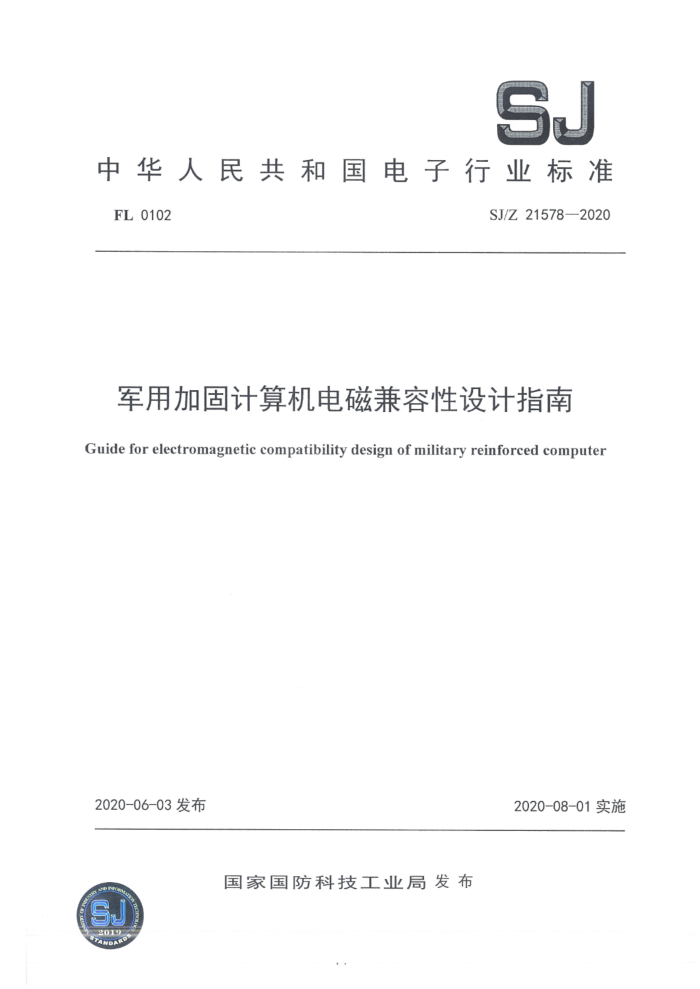

SJ
中 华 人 民 共 和 国 电 子 行 业 标 准FL 0102
SJ/Z 21578—2020
军用加固计算机电磁兼容性设计指南Guide for electromagnetic compatibility design of military reinforced computer
2020-06-03发布
2020-08-01实施
国家国防科技工业局 发 布
SJ/Z 21578-2020
军用加固计算机电磁兼容性设计指南
1 范围
本指导性技术文件规定了军用加固计算机电磁兼容性的需求识别与论证、电磁兼容方案设计、设计与研制和验证与评价的设计内容。
本指导性技术文件适用于军用加固计算机幔VA风进行机载、地面、车载和舰载等军用加固计算机电磁兼容设计。2 规范性引用文件
下列文件中的多款通过本指导性技术文件的引用而成为本指导性技术文件的条款。凡是注日期的引用文件，其随后反有效应（不包含勘误的内容）或修订版均不适用于本方导性技术文件，然而，鼓励根据本指导性技术文件达成趣味的各方式是否可使用这些文件的设计版本，又是不注日期的引用文件，其最新版本适用于本指导性技术文件。GJB 72 电磁开扰与电磁兼容术语
GJB 15B2018 军用资备和分系统电磁发射和敏感度要求与测量3 术语和定义
3151B—2013中确立的术语和定义适用于本指导性技术文件。GJB 72、GJB 4 缩略语OGY
下列缩略语词于本指导性技术文件。CE————conducted emission，传导发射；EMC————lectromagnetic compatibility，电磁兼容；EMI——electro pagnetic interference，电磁干扰；ESD———electrostatic dischange，静电放电；GND————ground，电线接地端：
HDMI——high definnion moltimedin interface，高清晰度多少LVDS——low-voltage differential signaling PCB———printed circuit board，印制电路板：RE——radiated emission，辐射发射；
TVS————transient voltage suppressor，瞬态电压抑制器。5 军用加固计算机组成5.1 军用加固计算机基本组成
军用加固计算机一般由计算/处理模块、显控模块、交换模块、接口模块、存储类模块、电源、背板、加固机箱等LRM组成，在实际产品的设计中可以根据不同的需求进行增减或功能合并、拆分。军用加固计算机组成框图如图1所示。
