SJ

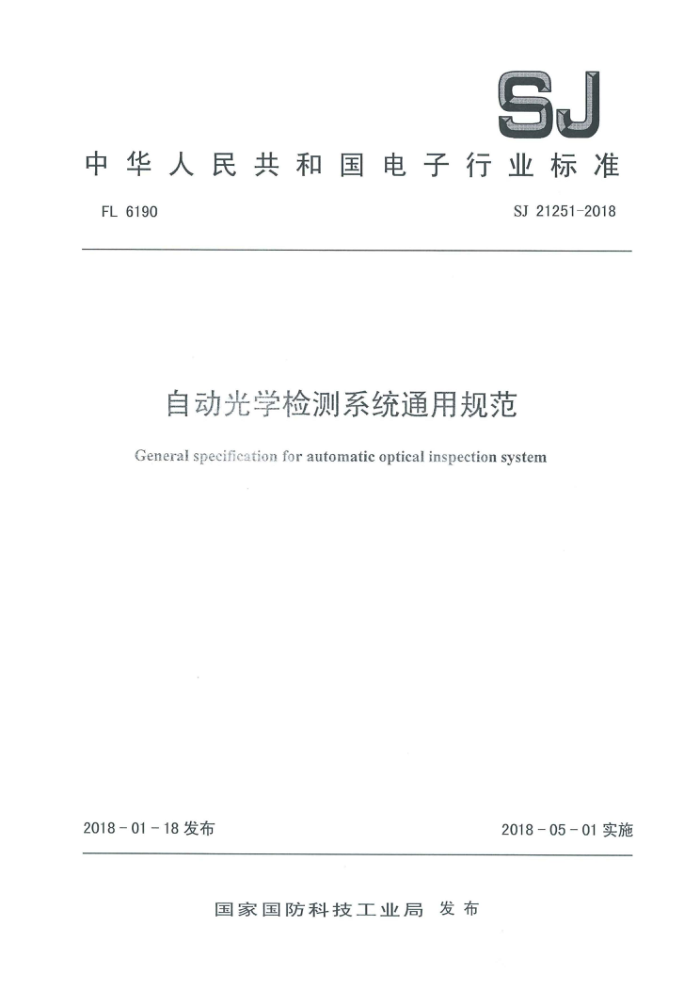

中 华 人 民 共 和 国 电 子 行 业 标 准FL 6190
SJ 21251-2018
自动光学检测系统通用规范General specification for automatic optical inspection system
2018-05-01实施2018-01-18发布
国家国防科技工业局 发布
SJ 21251-2018
自动光学检测系统通用规范
1 范围
本规范规定了自动光学检测系统的通用要求、质量保证规定、交货准备。
本规范适用于电路基板（包括印制电路板和陶瓷基板）检测用的自动光学检测系统（以下简称系统）的设计、生产、检验和验收。2 规范性引用文件
下列文件中的条款通过零规范的引用而成为木规范的条款 凡是全日期的引用文件，其随后所有的修改单（不包含勘测的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些食品新版本。凡是不注日期的引用文件，其最新版本书用于本规范。
GB/T191 包装储运图示标志GB 2894 安全标志及其使用导则
GB/T259151-2010 洁净室及相关受控环境 第1部分： 气洁净度等级GJB 15 B 13 军用设备和分系统电磁发射和敏感度要求与测量GJB182 防护包装和装箱等级
GJB 185 电子和电气设备、附件及各件包装规范3 要求3.1 外形尺寸
除另有规定，票到账度应不大于1.7m，宽度应不大于1.7m，高度应下大于1.9m。3.2 颜色
3.2.1 指示灯及按钮颜色
系统指示灯颜色及其含义见表1，系统按钮颜色及其含义见表2：
表1 系统指示灯的颜色及其含义
说明含义颜色
操作人员的操作紧急红
立即对危险状态进行处理
故障状况
正常操作安全绿
正常状况异常
监视/干预未定义黄
注：表中颜色、含义、说明及操作人员的操作系采用GB/T 4025-2010的规定。
