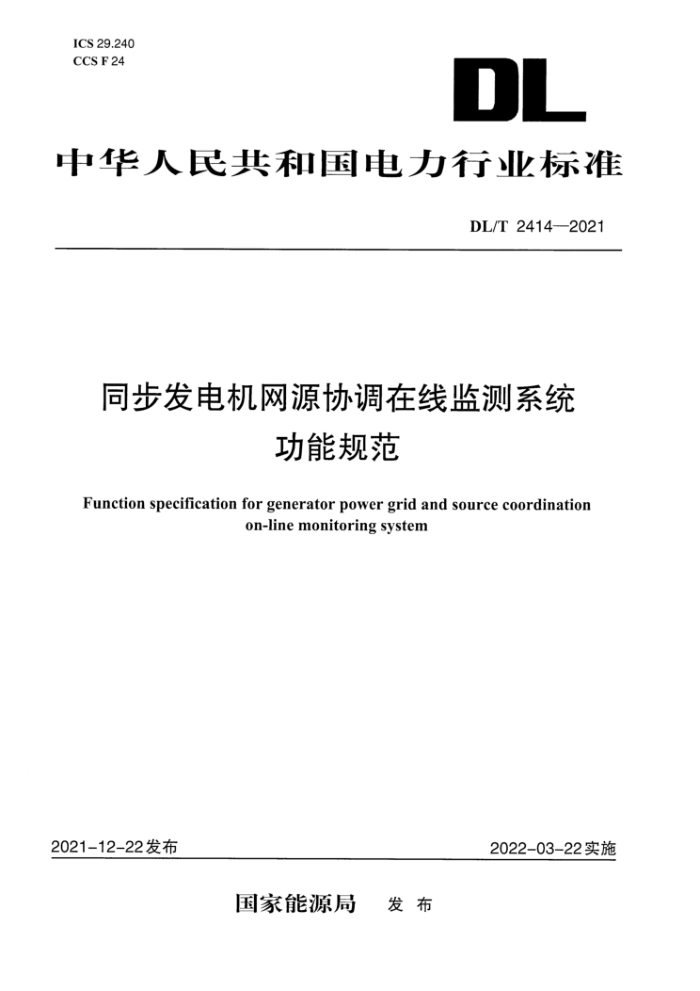

ICS 29.240
DL CCS F 24
中华人民共和国电力行业标准
DL/T 2414—2021
同步发电机网源协调在线监测系统功能规范
Function specification for generatorpower grid and source coordination on-line monitoring system
2021-12-22发布2022-03-22实施
国家能源局
发 布
DL/T 2414—2021
同步发电机网源协调在线监测系统功能规范
1 范围
本文件规定了同步发电机网源协调在线监测系统架构、功能、性能及安全防护的技术原则与要求。本文件适用于同步发电机网源协调在线监测系统的设计、建设、验收和运行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7409（所有部分）同步电机励磁系统
GB/T26865.2 电力系统实时动态监测系统 第2部分：数据传输协议GB/T33602 电力系统通用服务协议
GB/T30370 火电发电机组一次调频试验及性能验收导则GB/T40594 电力系统网源协调技术导则
DL/T583 大中型水轮发电机静止整流励磁系统技术条件
DL/T 667 远动设备及系统 第5部分：传输规约 第103篇：继电保护设备信息接口配套标准DL/T843 同步发电机励磁系统技术条件DL/T1167 同步发电机励磁系统建模导则DL/T1210 火力发电厂自动发电控制性能测试验收规程DL/T1235 同步发电机原动机及其调节系统参数实测与建模导则DL/T1707 电网自动电压控制运行技术导则DL/T1800 水轮机调节系统建模及参数实测技术导则3 术语和定义
下列术语和定义适用于本文件。3.1
网源协调在线监测系统 power grid and source coordination on-line monitoring system
实现发电机、励磁系统及电力系统稳定器（PSS）、原动机及调节系统、自动发电控制（AGC）及自动电压控制（AVC）等设备的涉网性能在线监测功能，由主站系统、子站系统和通信网络构成。3.2
网源协调在线监测主站系统 power grid and source coordination on-line monitoring master station system
实现网源协调在线监测信息接收、存储、处理、分析及发布等功能的系统。3.3
网源协调在线监测子站系统 power grid and source coordination on-line monitoring slave station system
实现发电机、励磁系统及PSS、原动机及调节系统、自动发电控制（AGC）及自动电压控制（AVC）等设备涉网信息采集、传输、存储、处理及就地分析等功能的系统。
