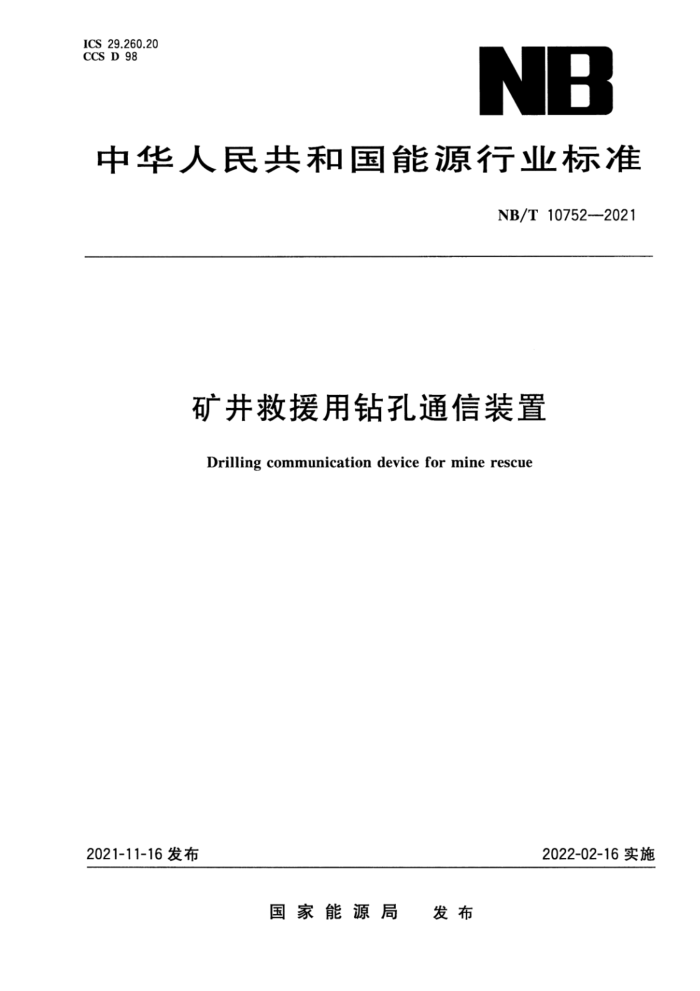

NB ICS 29.260.20 CCS D 98
中华人民共和国能源行业标准
NB/T 10752——2021
矿井救援用钻孔通信装置
Drilling communication device for mine rescue
2022-02-16实施2021-11-16发布
国 家 能 源 局
发 布
NB/T 10752-2021
矿井救援用钻孔通信装置
1 范围
本文件规定了矿井救援用钻孔通信装置（以下简称“钻孔通信装置”）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存要求。
本文件适用于煤矿、非煤矿山等工作场所救援时所用的钻孔通信装置。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2000 包装储运图示标志
GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T2423.4—2016 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h＋12h循环）
GB/T2423.5—2019 电工电子产品环境试验 第2部分：试验方法 试验 Ea和导则：冲击GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）GB/T 2887 计算机场地通用规范
GB 3836.1 爆炸性环境 第1部分：设备 通用要求GB 3836.2 爆炸性环境 第2部分：由隔爆外壳"d"保护的设备GB 3836.3 爆炸性环境 第3部分：由增安型"e"保护的设备GB 3836.4 爆炸性环境 第4部分：由本质安全型"i"保护的设备GB/T 9969 工业产品使用说明书 总则
GBT10111——2008 随机数的产生及其在产品质量抽样检验中的应用程序GB/T12173 矿用一般型电气设备
GB/T18204.21—2000 工作场所照度测定方法AQ 6205 煤矿用电化学式一氧化碳传感器AQ6211 煤矿用非色散红外甲烷传感器
MT/T210 煤矿通信、检测、控制用电工电子产品基本试验方法MT/T381 煤矿用温度传感器通用技术条件MT/T447 煤矿用电化学式氧气传感器技术条件MT/T 899 煤矿用信息传输设备
3 术语和定义
下列术语和定义适用于本文件。
NB/T 10752—2021 3.1
矿井救援用钻孔通信技术 drilling communication technology for mine rescue
在救援人员无法直接到达事故现场的情况下，在事发区域施工深孔至事发巷道，通过成像、拾音、送话以及环境参数检测器件将图像语音和多种环境参数转换成电信号并通过地面终端屏幕显示，同时实现矿井上下语音交互的技术。3.2
矿井救援用钻孔探测器 drilling detection device for mine rescue
一种用于探测矿井灾区被困人员生命信息以及环境信息的专用设备，属于装置的重要组成部分，以下简称“探测器”。3.3
矿井救援用钻孔通信传输设备 drilling communication transmission device for mine rescue 一种实现探测器与地面终端交互通信的专用设备，以下简称"传输设备"。3.4
矿井救援用地面终端 ground terminal for mine rescue
一种具备灾区视音频及环境参数信息显示及语音交互的计算机，以下简称"地面终端"。
4 产品分类4.1 型号
红
一传输距离，m ——钻孔通信装置4.2 产品分类
按通信方式分为：a） 有线通信；b） 无线通信。5 技术要求5.1 一般要求
钻孔通信装置应符合本文件要求，并按照规定程序批准的图样及文件制造，并应经国家防爆检验部门审查检验合格，取得防爆合格证。5.2 环境条件
5.2.1 钻孔通信装置中用于机房、调度室的设备，应能在下列条件下正常工作：
a） 温度：15℃～40℃；b）相对湿度：40%～70%；c） 温度变化率：≤10℃/h，且不应结露；
