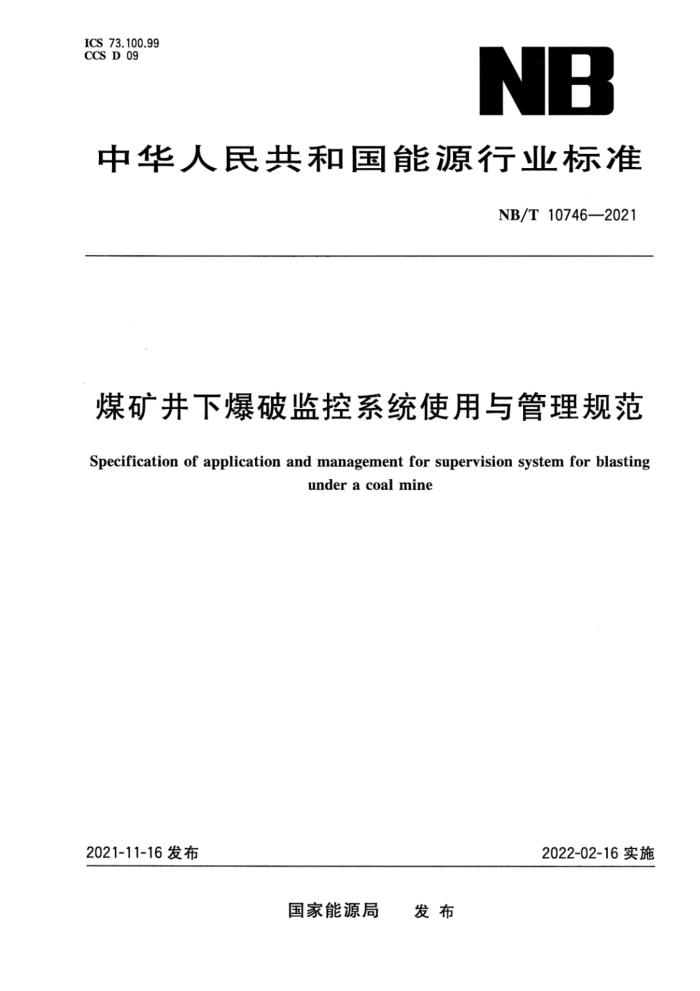

NB ICS 73.100.99 CCS D 09
中华人民共和国能源行业标准
NB/T 10746—2021
煤矿井下爆破监控系统使用与管理规范Specification of application and management for supervision system for blasting under a coal mine
2022-02-16实施2021-11-16发布
国家能源局
发 布
NB/T 10746—2021
煤矿井下爆破监控系统使用与管理规范
1 范围
本文件规定了煤矿井下爆破监控系统的设计与安装、使用和管理等要求。本文件适用于煤矿井下爆破监控系统（以下简称系统）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 6722 爆破安全规程
GB/T15663（所有部分）煤矿科技术语
AQ1029 煤矿安全监控系统及检测仪器使用管理规范NB/T10747—2021 煤矿井下爆破监控系统通用技术条件
3 术语和定义
GB 6722、GB/T15663（所有部分）界定的以及下列术语和定义适用于本文件。3.1
煤矿井下爆破监控系统 supervision system for blasting under a coal mine 用来监测和控制煤矿井下民用爆炸物品流向、爆破作业过程的人机交互系统。3.2
区域控制分站 regional control substation
能够监测和控制一个区域民用爆炸物品管理、爆破作业的通讯分站。3.3
起爆地点 safe place of detonation
能够避免作业人员爆破伤亡事故的安全起爆作业地点。
注：该地点能够躲避爆破引起的爆炸冲击波、飞石、煤岩与瓦斯突出、突水、冲击地压、瓦斯煤尘爆炸等灾害，并在爆
破说明书中明确规定。3.4
起爆地点标识器 detonating location marker
用于标识安全起爆地点，并将相关信息传输到系统的设备。3.5
人员监视器 personal monitor
采用无线射频、视频等手段监测警戒区域内是否有人的设备。3.6
智能发爆器 intelligent detonator
具有通讯计算分析判断功能，能够检测、接收爆破作业环境相关安全参数、分析判断其合理性，进而控制爆破作业的发爆器。3.7
人员标识卡 personnel identification card
由参加爆破作业的人员和其他进入爆破作业现场附近的人员佩戴，保存有约定格式的电子数据，测定人员位置，用于人员识别和判定位置的设备。3.8
人员连锁仪 personnel job chain instrument
通过人体生物特征识别技术进行身份验证，确保作业人员连锁可靠的设备。3.9
数据采集终端 data acquisition terminal
用于作业现场采集传输视频、照片、数据等信息的终端设备。3.10
智能锁 smart lock
具有通讯计算分析判断功能，能够执行信息化智能化控制的电子门锁。3.11
视频监视器 video monitor
用于采集、传输视频信息，监督人员行为或者环境变化的设备。
4 一般规定
4.1 煤矿井下民用爆炸物品储存保管、爆破作业，应装备系统。4.2 系统的安装、使用和管理，应遵守本文件规定。
4.3 系统应覆盖所有储存、运输、交接、爆破作业地点和工序、保证24h连续运行。
4.4 煤矿集团应建立系统综合平台，对下属各矿井的民爆物品储存、爆破作业进行实时监控。4.5 系统的组成，应遵守NB/T10747——2021中5.4的规定。4.6 系统的主要功能，应遵守NB/T10747—2021中5.5的规定。
5 设计与安装5.1 一般要求
5.1.1 煤矿民用爆炸物品库房系统设计、安装，应遵守NB/T 10747—2021中5.5.1、5.5.2～5.5.4 的规定。
5.1.2 系统功能设计，应遵守NB/T10747—2021中5.5.1、5.5～5.5.12的规定。5.1.3 民爆储存管理部门的日常交接、发放、清退等工作，应采用系统进行。
5.1.4 爆破作业说明书，应对系统设备的种类、数量、位置、报警设置、闭锁设置等，做出明确规定，并绘制系统设备布置图。5.2 设备安装
5.2.1 地面中心站设备安装
系统主机、数据传输等设备，应安装在地面中心站；中心站，应放在调度室并与其他安全监控系统进行数据连接；中心站，应有与集团公司以及上级监管部门的数据接口。
