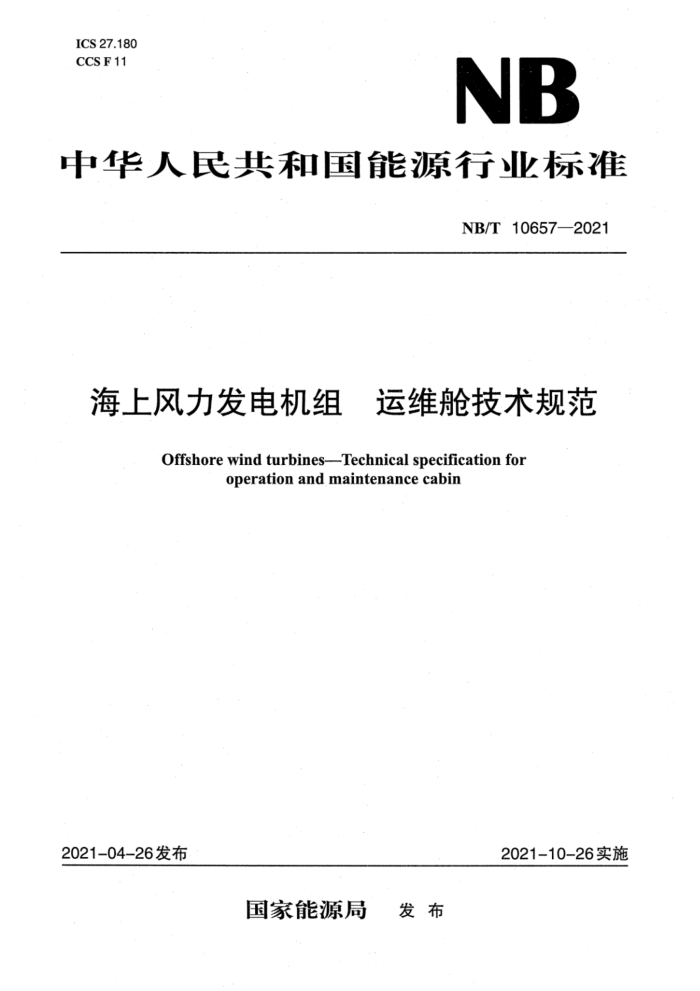

ICS 27.180
NB CCSF11
中华人民共和国能源行业标准
NB/T 10657-2021
海上风力发电机组 运维舱技术规范Offshore wind turbines——Technical specification for operation and maintenance cabin
2021-04-26发布
2021-10-26实施
国家能源局
发 布
NB/T 10657-2021
海上风力发电机组 运维舱技术规范
1 范围
本文件规定了海上风力发电机组运维舱的技术要求、试验方法、检验规则，以及标识、包装、运输和贮存等要求。
本文件适用于海上风力发电机组运维舱的设计、制造与检验。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T 985.2 埋弧焊的推荐坡口GB/T 3328 家具 床类主要尺寸GB/T4208 外壳防护等级（IP代码）GB/T 4302 救生圈
GB 4914 海洋石油勘探开发污染物排放浓度限值
GB/T5338 系列1集装箱 技术要求和试验方法 第1部分：通用集装箱GB 8624 建筑材料及制品燃烧性能分级GB/T13384 机电产品包装通用技术条件
GB/T17888.4 机械安全 接近机械的固定设施 第4部分：固定式直梯GB/T18883 室内空气质量标准
GB/T19418 钢的弧焊接头 缺陷质量分级指南GB/T19804 焊接结构的一般尺寸公差和形位公差GB/T 22516 风力发电机组 噪声测量方法GB/T26952 焊缝无损检测 焊缝磁粉检测 验收等级GB/T29712 焊缝无损检测 超声检测 验收等级GB/T31517—2015 海上风力发电机组 设计要求GB/T33629—2017 风力发电机组 雷电保护GB/T33630 海上风力发电机组 防腐规范GB/T36490 风力发电机组 防雷装置检测技术规范NB/T31094 风力发电设备海上特殊环境条件与技术要求3 术语和定义
下列术语和定义适用于本文件。3.1
运维舱 maintenance caninet 海上风力发电机组工作人员运维用舱体。
NB/T 10657-2021 3.2
主体结构 main structure 主要的承载结构。
注：包括角柱、横梁、纵梁、吊耳、安全挂点、叉槽、安装底座。3.3
次要结构 minor structure 非主要承载的附属结构。
注：包括门、窗、壁板、天花板、地板、爬梯等。3.4
安全挂点 safety anchor point
运维舱日常运行维护过程中用于悬挂或安装安全绳、限位绳等安全工具的挂点，也可在应急逃生过程中用于悬挂应急逃生装备的挂点。3.5
额定质量 max gross mass R
运维舱最大允许总质量，单位为千克（kg）。3.6
舱体质量 tare mass 2
运维舱舱体和内部设备、设施的总质量，单位为千克（kg）。3.7
端壁 end wall 运维舱横向一侧端面。3.8
侧壁 side wall 运维舱纵向一侧端面。4 技术要求4.1 使用要求4.1.1 气候条件
气候条件应符合NB/T31094的要求。4.1.2 安装位置及接口要求
运维舱的安装位置及接口应满足以下要求：
a）运维舱安装在机组外平台，直接与海洋大气环境接触。安装位置宜避开机组主风向区域和主浪
向区域，并远离海缆等高压区域。b） 运维舱四周宜留有维护空间。
c）运维舱与机组的接口（包括且不限于电源接口、防雷接口、固定连接接口）应满足机组的要求。4.2 外观及尺寸要求
运维舱外观及尺寸应满足以下要求：
