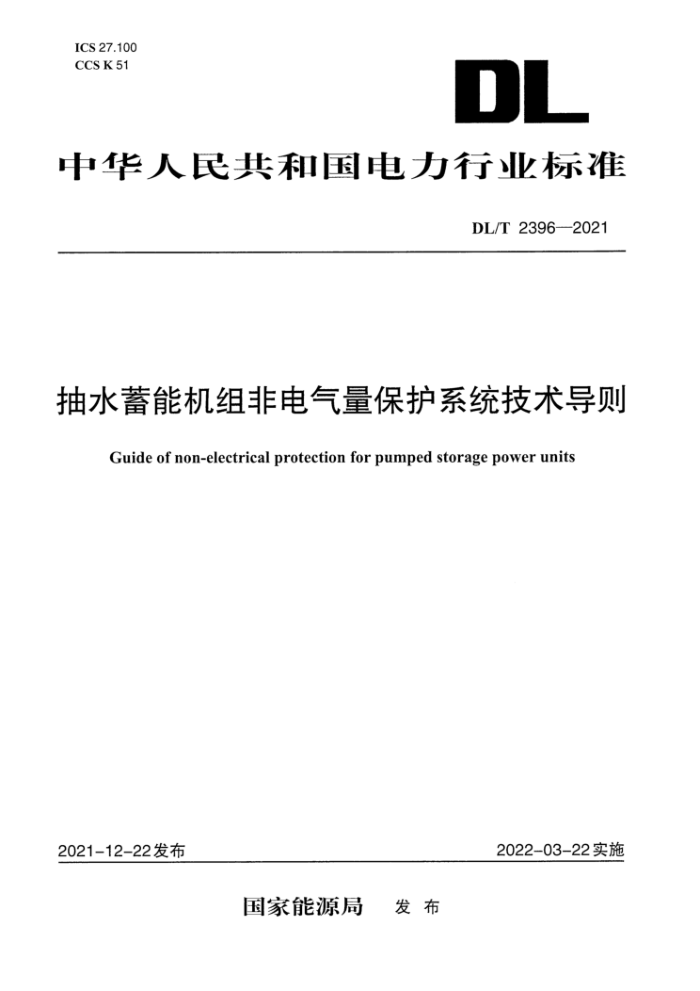

ICS 27.100
DL CCS K 51
中华人民共和国电力行业标准
DL/T 2396—2021
抽水蓄能机组非电气量保护系统技术导则Guide of non-electrical protection for pumped storage power units
2022-03-22实施2021-12-22发布
国家能源局
发 布
DL/T 2396—2021
抽水蓄能机组非电气量保护系统技术导则
1 范围
本文件规定了抽水蓄能电站发电电动机及辅助系统、水泵水轮机及辅助系统、调速器及油压装置等设备的非电气量保护功能要求和典型配置。
本文件适用于抽水蓄能机组。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11805 水轮发电机组自动化元件（装置）及其系统基本技术条件GB/T28570 水轮发电机组状态在线监测系统技术导则GB/T 32894 抽水蓄能机组工况转换技术导则DL/T556 水轮发电机组振动监测装置设置导则DL/T1904 可逆式抽水蓄能机组振动保护技术导则DL/T1969 水电厂水力机械保护配置导则DL/T5413 水力发电厂测量装置配置设计规范NB/T35004 水力发电厂自动化设计技术规范3 术语和定义
下列术语和定义适用于本文件。3.1
非电气量保护 non-electrical protection
机组运行过程中温度、压力/压差、流量、液位、位置位移、振动摆度、转速等非电气量出现异常时，为避免事故发生或防止事故扩大所采取的报警、跳闸等措施。3.2
水力机械事故停机（快速停机）quick shutdown；QSD
机组发生事故，调速器关闭导叶，快速将有功功率降至停机设定值后，跳闸、灭磁、停机的过程。3.3
紧急事故停机 emergency shutdown；ESD 机组发生过速等事故时，紧急停机的过程。4 基本规定
4.1 抽水蓄能机组应配置温度、压力/压差、流量、液位、位置/位移、振动摆度、过速等非电气量保护。
4.2 抽水蓄能机组非电气量保护应符合GB/T11805、GB/T32894、DLT1969、DLT5413、NB/T 35004的相关规定，并根据运行要求配置保护策略。非电气量跳闸保护典型配置清单见附录A。
