ICS 47.020.99
JT CCS U 34

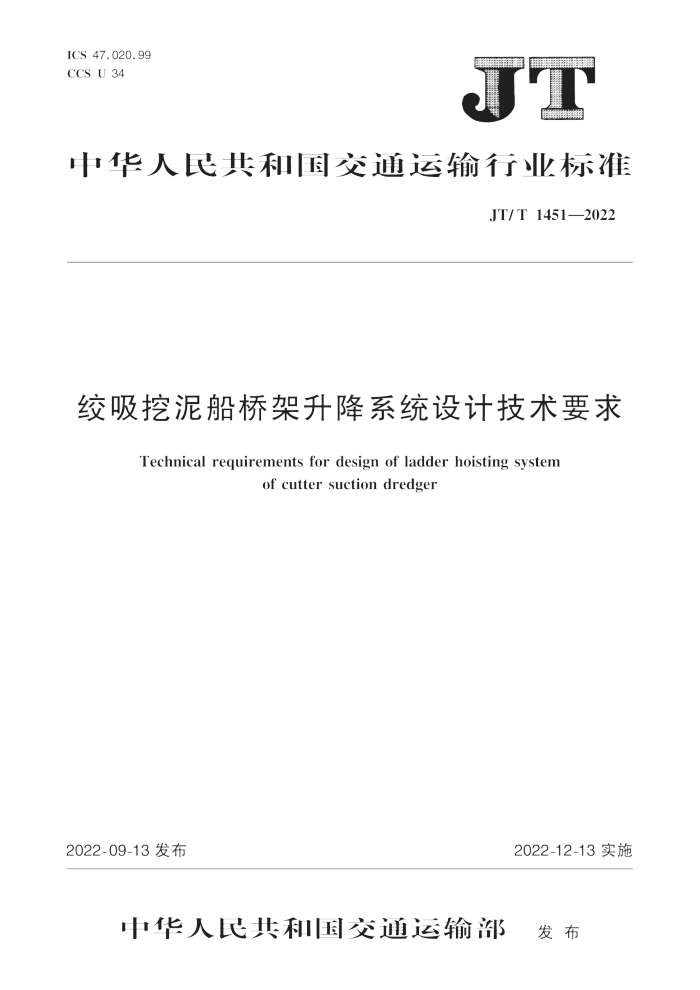

中华人民共和国交通运输行业标准
JT/T 1451-2022
绞吸挖泥船桥架升降系统设计技术要求Technical requirements for design of ladder hoisting system of cutter suction dredger
2022-09-13发布2022-12-13实施
中华人民共和国交通运输部
发 布
JT/T 1451-2022
绞吸挖泥船桥架升降系统设计技术要求
1 范围
本文件规定了绞吸挖泥船桥架升降系统设计的系统组成、设计依据、一般要求、起桥绞车及钢丝绳、滑轮与支架等的技术要求。
本文件适用于绞吸挖泥船桥架升降系统的设计、制造。
2 规范性引用文件
下列文件中的内容通过文中规范性引用而构成本文件必不可少的条款。其中，注日期引用文件，仅该日期对应的版本适用于本文件，不注日期引用的文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T 699 优质碳素结构钢GB/T 8918 重要用途钢丝绳GB/T 27546 起重机械 滑轮
CB/T 3558—2011 船舶钢焊缝射线检测工艺和质量分级CB/T 3559—2011 船舶钢焊缝超声波检测工艺和质量分级中国船级社 材料与焊接规范
3 术语和定义
下列术语和定义适用于本文件。3.1
桥架 cutter ladder
用于承载挖掘和输送系统及相关设备的钢结构件。3.2
桥架升降系统 ladder hoisting system
由起桥绞车、上滑轮组、下滑轮组和钢丝绳组成，用于起升和下降桥架的设备组合系统。3.3
上滑轮组 upper hoisting sheaves assembly
固定于龙门架或相似功能结构上，用于起升和下降桥架的定滑轮组。3.4
下滑轮组 lower hoisting sheaves assembly 连接在桥架结构上，用于起升和下降桥架的动滑轮组。
4 系统组成
绞吸挖泥船桥架升降系统（以下简称“桥架升降系统”）典型结构示意见图1。
