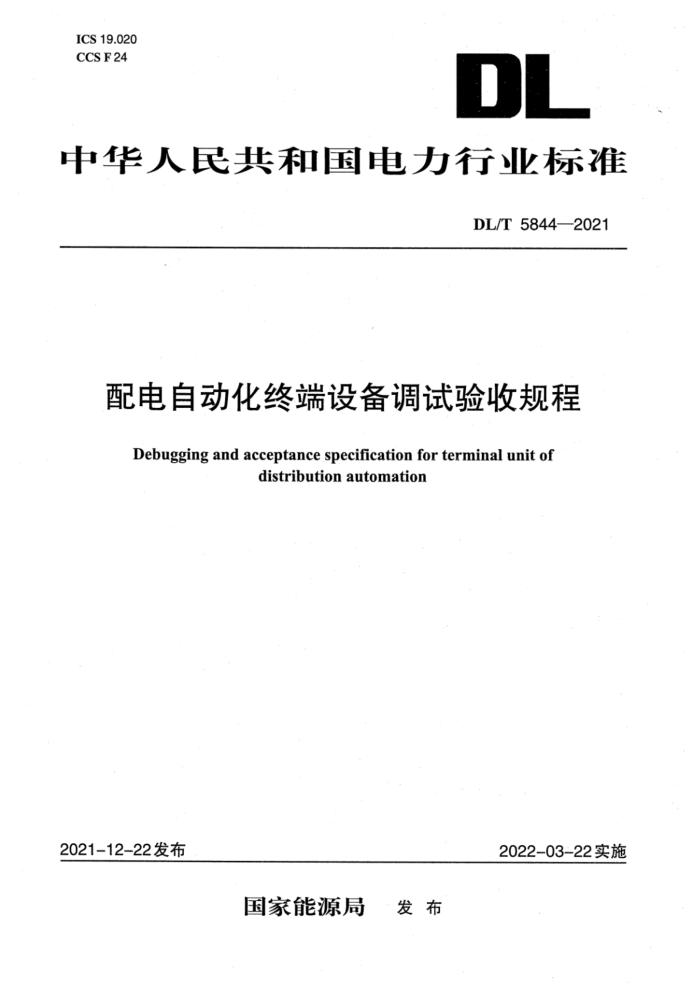

ICS 19.020
DL CCSF24
中华人民共和国电力行业标准
DL/T 5844—2021
配电自动化终端设备调试验收规程Debugging and acceptance specification for terminal unit of distribution automation
2021-12-22发布
2022-03-22实施
国家能源局
发 布
DL/T 5844—2021
配电自动化终端设备调试验收规程
1 范围
本文件规定了配电自动化终端现场调试验收流程、调试验收内容、项目和规则等。
本文件适用于新建、扩建、改造工程和已投运设备停电检修后的配电自动化终端投运前的调试验收。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19638.1—2014 固定型阀控式铅酸蓄电池 第1部分：技术条件GB/T19639.1—2014 通用阀控式铅酸蓄电池 第1部分：技术条件
GB/T31467.1—2015 电动汽车用锂离子动力蓄电池包和系统 第1部分：高功率应用测试规程GB/T31486—2015 电动汽车用动力蓄电池电性能要求及试验方法GB/T 34870.1—2017 超级电容器 第1部分：总则DL/T721—2013 配电自动化远方终端DL/T1529—2016 配电自动化终端设备检测规程3 术语和定义
DLT721—2013界定的以及下列术语和定义适用于本文件。3.1
调试验收 debugging and acceptance
在新建、扩建、改造工程的配电自动化终端及相关设备投运前，或在已投运设备停电检修后且投运前，开展配电自动化终端相关的安装检查、接线检查，以及对一次设备、配电自动化终端、通信系统和配电自动化主站开展系统性联调。4 调试验收要求4.1 调试验收流程
配电自动化终端调试验收由调试验收准备、调试验收检查、调试验收试验等3个步骤构成，前一步骤合格后方可开展下一步骤，调试验收流程如图1所示。4.2 调试验收准备4.2.1 仪器、仪表准备
准备的配电自动化终端试验仪器、仪表应符合下列要求：
a）应至少配备钳形电流表、万用表、配电自动化终端试验装置、电池测试仪、大电流发生器、独
立试验电源、带漏电保护的低压电源插线板/线盘、绝缘电阻测试仪、照明设备；b）仪器、仪表应经过检定或校准合格，并在有效期内。
