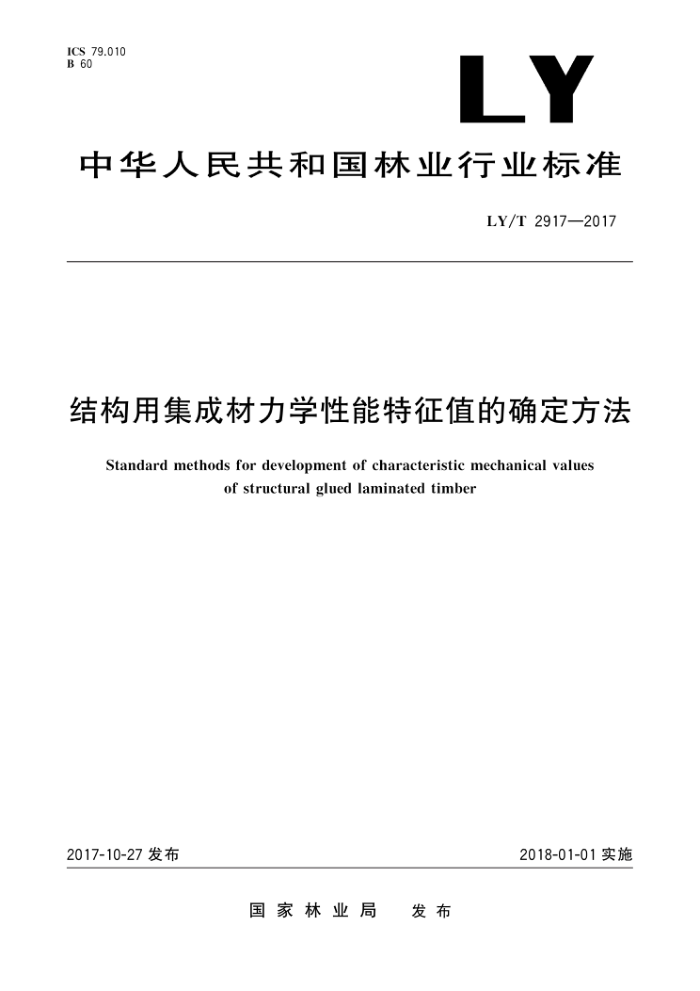

ICS 79.010 B 60
中华人民共和国林业行业标准
LY/T 2917—2017
结构用集成材力学性能特征值的确定方法Standard methods for development of characteristic mechanical values of structural glued laminated timber
2018-01-01实施
2017-10-27发布
发 布
国 家 林 业 局
LY/T 2917—2017
结构用集成材力学性能特征值的确定方法
1 范围
本标准规定了结构用集成材力学性能特征值的取样要求、试样准备、力学性能测试、计算方法和调整等。
本标准适用于结构用集成材力学性能特征值的确定方法。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 26899—2011 结构用集成材GB/T 50329—2012 木结构试验方法标准GB/T50708—2012 胶合木结构技术规范
3 术语和定义
下列术语和定义适用于本文件。3.1
结构用集成材 structural glued laminated timber（structural glulam）
也称层板胶合木，或结构用胶合木。以承重为目的，将厚度为20mm～45mm的分级层板（可目测分等、机械分等或机械应力分等），沿纤维方向相互平行在厚度方向层叠胶合而成的结构用材。3.2
特征值 characteristic values
结构用集成材力学性能概率分布的某一分位值。本标准是以75%包含概率下的5%分位值下限作为结构用集成材强度的特征值，以75%包含概率下的平均值作为其弹性模量的特征值。
4 取样要求
在确定某一结构用集成材产品的力学性能特征值时，应保证该产品的结构形式相同，包括产品的树种、组坯层板单元（强度等级、开齿形式、布置方式、尺寸）和用胶等。
对于每一项力学性能，应随机抽选不少于30个具有代表性的结构集成材试样，再从每个试样上裁切出至少1个力学性能测试试件，即每项力学性能的试件总数不小于30个。
5 试样准备5.1 含水率调节
5.1.1 试样在进行力学性能测试前，应将其放置于温度（20±2）℃和相对湿度（65±5）%的环境下养护，每隔6h称量所选试样一次，至最后两次称量之差不超过试样质量的0.1%时，即认为试样达到平衡含水率。
5.1.2 若测试环境与试样含水率调节环境不一致，应将试样一直放置于含水率调节环境中直至测试。5.1.3 有特殊研究目的的可改变测试条件，测试报告中应明确指出。否则，应将非标准条件下的测试结果调整到标准下，调整的方法和程序应记录在测试报告中，并需要经过标准制定单位或其他权威机构部门进行认定。5.2 尺寸测量
5.2.1 试样的宽度和厚度宜从距试样端头不小于150mm的两侧及试样长度中间等3处位置，分别测量并取各自对应的平均值。
5.2.2 试样长度、宽度和厚度的测量均应精确至各自对应尺寸总长的1%，且以毫米（mm）为单位进行测量时，小数点后应至少保留1位有效数字。
6 力学性能测试
6.1 抗弯试验6.1.1 试验设备
6.1.1.1 加载设备应保证测读荷载精确到所施加最大荷载的1%。对于所施加的荷载低于试验机荷载量程的10%时，应保证测读荷载精确到量程的0.1%。
6.1.1.2 测量变形精确到总变形的1%，且对于总变形小于2mm时，应精确到0.02mm。6.1.1.3 试件的支座垫块要求见GB/T 50329—2012中5.3.2。6.1.2 试件
试件的最小长度应为试件截面高度的19倍。6.1.3 试验步骤
抗弯测试的试验步骤按GB/T50329——2012中5.4进行。测试结束后，应详细记录实际的破坏位置和破坏特征，并立即在靠近破坏处的位置取样，进行含水率的测试，含水率试验方法按照GB/T 26899—2011中5.2进行。6.1.4 计算结果
6.1.4.1 纯弯矩区段内的纯弯弹性模量（E—）按GB/T 50329—2012中5.5.1进行计算。6.1.4.2 全跨度内的表观弯曲弹性模量（Em...........）按GB/T50329—2012中5.5.2进行计算。6.1.4.3 抗弯强度（fm）按GB/T50329—2012中5.5.4进行计算。6.2 剪切试验6.2.1 试验设备
6.2.1.1 加载设备的测读荷载精确度要求见6.1.1。6.2.1.2 测量变形的精确度要求见6.1.1.2。6.2.2 试件
6.2.2.1 对于剪切弹性模量的测试，其试件的要求见6.1.2。
