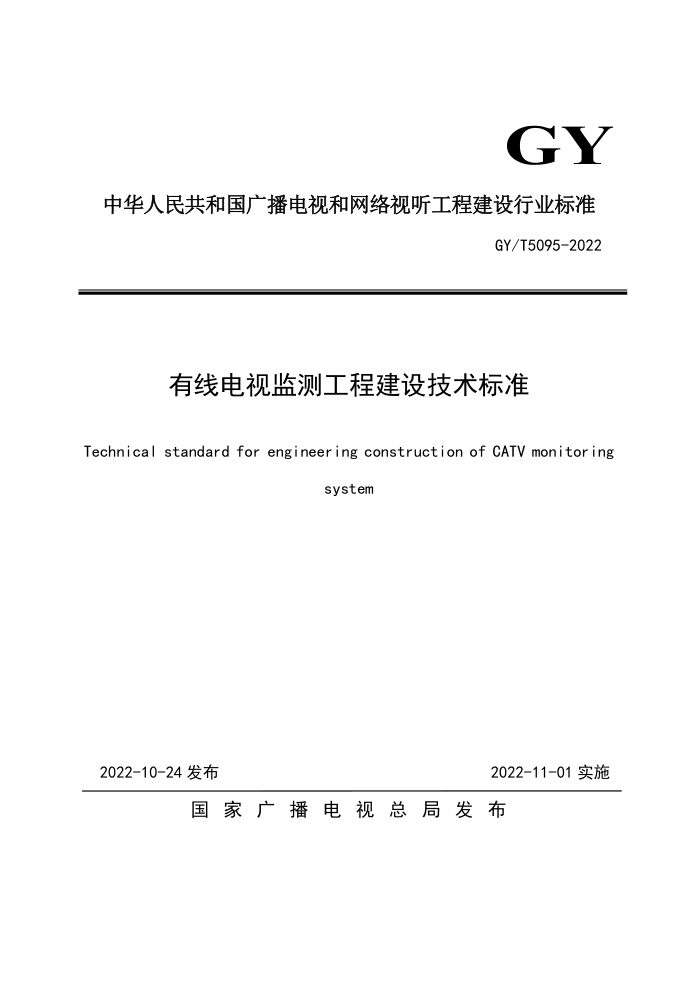

GY
中华人民共和国广播电视和网络视听工程建设行业标准
GY/T5095-2022
有线电视监测工程建设技术标准
Technical standard for engineer ing construction of CATV monitor ing
system
2022-11-01实施2022-10-24发布
国 家 广 播 电 视 总 局 发 布
1 总则
1.0.1 为规范有线电视监测工程建设技术要求，保证工程质量，制定本标准。1.0.2 本标准适用于新建、改建和扩建的有线电视监测工程。
1.0.3 有线电视监测主要实现对有线电视播出的节目内容和节目信号技术质量进行监测。1.0.4 有线电视监测工程的技术要求、施工和验收，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 术语和缩略语2.1 术语
2.1.1 有线电视 cable television（CATV）
用电缆、光缆及其组合来传输、分配和交换声音、图像及数据信号的电视系统。2.1.2 有线电视监测 CATV monitoring
对有线电视频段范围内播出的节目内容和节目信号技术质量进行监测。2.1.3 有线电视监测前端 CATV monitoring frontend
采集有线电视总前端或分前端的有线电视信号，进行节目内容和节目信号技术质量监测的系统设施。简称“监测前端”。
2.1.4 技术质量监测 technical quality monitoring
通过采集、上传、存储、分析、处理，对广播电视播出和传输的节目信号技术质量进行客观测量和主观评价。
2.1.5 监测数据分析 monitoring data analyse
对广播电视监测数据进行汇总、统计、识别、判断，提炼出相关数据的内在联系和规律。2.1.6 有线电视监测平台 CATV monitoring platform
汇集监测前端上传的数据，分析、处理、存储和显示监测数据的综合技术系统。简称“监测平台”。2.1.7 AVS2
《信息技术 高效音视频编码》GB/T33475.2规定的音视频编码方式。2.1.8 AVS3
《信息技术 智能媒体编码》T/AI109.2规定的媒体编码方式。
2.2 缩略语
2.2.1 AAC（Advanced Audio Coding） 高级音频编码2.2.2 AC3（Audio Coding 3）音频编码3 2.2.3 BER（Bit Error Ratio）误码率
2.2.4 EPG（Electronic Program Guide） 电子节目指南2.2.5 MER（Modulation Error Rate） 调制误差比2.2.6 PID（Packet Identifier） 包标识符
2.2.7 PSI（Program Specific Information）节目特定信息2.2.8 QAM（Quadrature Amplitude Modulation） 正交振幅调制2.2.9 SI（Service Information） 业务信息2.2.10 TS（Transport Stream） 传输流
3 工艺系统组成
3.0.1 有线电视监测工艺系统由监测前端、专用通信网络和监测平台组成，监测平台应具有与监测用户和主管部门的数据接口。工艺系统组成及应用框图如图3.0.1所示。
有线电视用户机顶盒有线电视传输网络
有线电视总前端/分前端
有线电视监测前端
专用通信网络
监测用户
有线电视监测平台主管部门
有线电视监测工艺系统
图3.0.1 有线电视监测工艺系统组成及应用框图
3.0.2 监测前端应满足以下要求：
1 监测前端通过专用通信网络接收监测平台下达的任务指令并执行监测任务，将监测数据和节目录像上传到监测平台；
