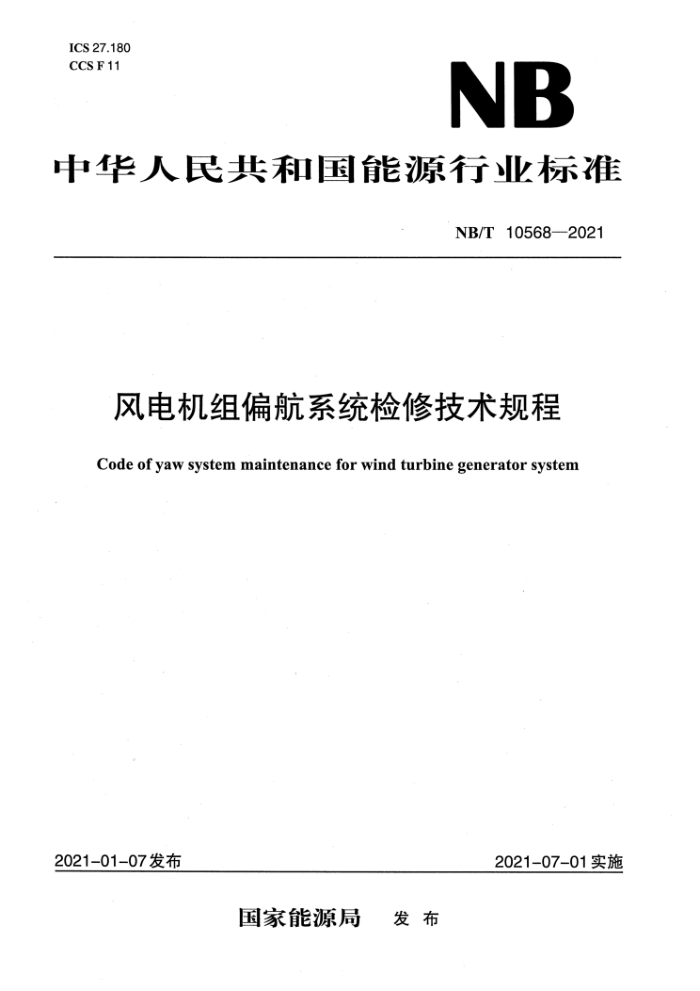

ICS 27.180
NB CCSF11
中华人民共和国能源行业标准
NB/T 10568-2021
风电机组偏航系统检修技术规程Code of yaw system maintenance for wind turbine generator system
2021-01-07发布2021-07-01实施
国家能源局
发 布
NB/T 10568-2021
风电机组偏航系统检修技术规程
1 范围
本文件规定了风电机组偏航系统的检修内容、检修方法及测试要求。本文件适用于风电机组偏航系统的检修工作。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T796 风力发电场安全规程DLT 797 风力发电场检修规程
JB/T10425.1 风力发电机组 偏航系统 第1部分：技术条件JB/T10425.2 风力发电机组 偏航系统 第2部分：试验方法NB/T10572 风电机组制动器检修技术规程3 术语和定义
JB/T10425.1中界定的以及下列术语和定义适用于本文件。3.1
偏航系统 yaw system
风电机组的一部分，能够根据控制和安全需要，采用主动偏航或者被动偏航方式，驱动机舱旋转动作。4 基本规定
4.1 偏航系统检修工作开始前，应制定检修方案，编制内容应符合DLT797的规定。
4.2 检修人员应熟悉偏航系统的构造、性能和原理，熟悉偏航系统的检修工艺、工序、测试方法和质量标准，熟悉安全工作规程，掌握相关专业技能。
4.3 偏航系统检修的安全要求应按照DL/T796执行，环境保护要求应按照DLT797执行。4.4 应核对备品、备件参数的一致性；外观应完好，出厂试验证明文件、合格证、保存记录应齐全。4.5 检修偏航系统前应断开相关电源开关。
4.6 对拆除的电气接线、元器件应进行编号、定位，并妥善放置。4.7 偏航制动器检修内容按照NB/T10572的规定执行。4.8 断开液压回路连接前，应将液压系统泄压。4.9 拆卸液压油管，应做好标记，并对孔洞进行有效封堵。
4.10 维修偏航减速器时应回收废油，维修后应添加合格的润滑油至规定油位。
4.11 偏航系统检修工作结束后，应对系统整体进行功能测试，测试结果应符合风电机组设计要求或 JB/T 10425.2相关要求，偏航系统测试结果不符合要求时，应查找问题原因并及时处理。4.12 检修记录及技术数据应存档。
