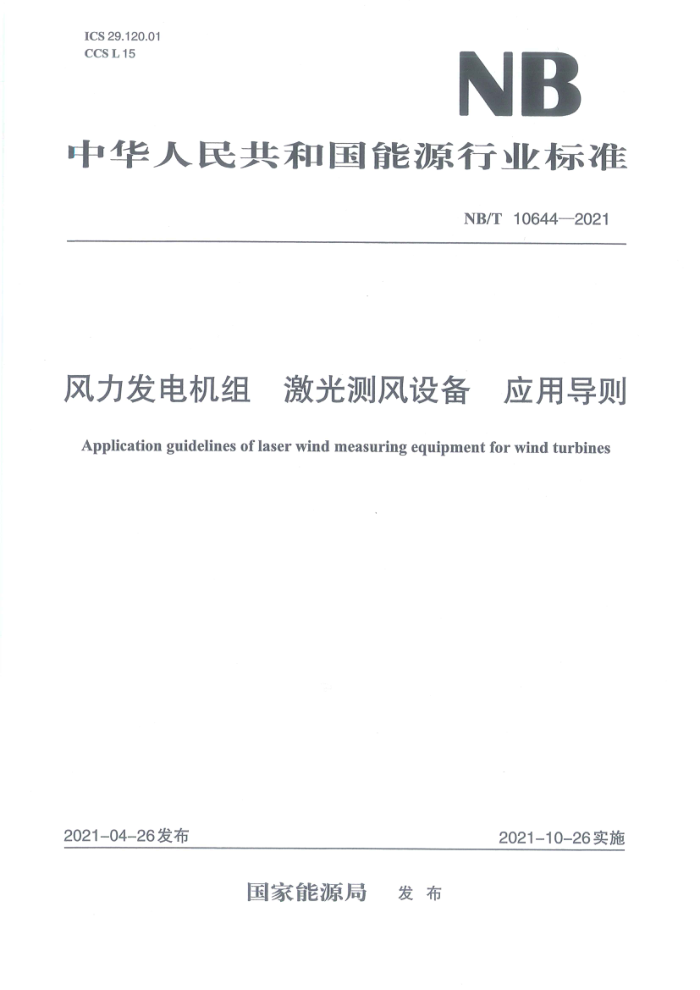

ICS 29.120.01
NB CCSL15
中华人民共和国能源行业标准
NB/T 10644—2021
激光测风设备 应用导则
风力发电机组
Application guidelines of laser wind measuring equipment for wind turbines
2021-04-26发布
2021-10-26实施
国家能源局
发 布
NB/T 10644-2021
风力发电机组 激光测风设备 应用导则
1 范围
本文件规定了风力发电机组用波长在近红外波段的激光测风设备的应用场景和技术要求。本文件适用于安装在风力发电机组机舱上部、顶部、轮毂内、导流罩内及风力发电机组塔筒外基础平台上的机载式激光测风装置。其他安装位置的激光测风设备可参考本文件执行。2 规范性引用文件
本文件没有规范性引用文件。3 术语和定义
下列术语和定义适用于本文件。3.1
激光测风设备 laser wind measuring equipment 发射激光束并接收回波获取目标风速的装置。【来源：GB/T14950—2009，4.150】3.2
偏航误差 yaw misalignment 风轮轴线与风向在水平面上的偏差。【来源：GB/T18451.1—2012，3.73】3.3
尾流 wake
风力发电机组的下风向，受叶轮前端边界层的影响，低于自由流速度且充满涡流的气流。【来源：GB/T16638.1—2008，3.4.47，有修改】3.4
系统响应时间 system response time
激光测风设备测量风速并将结果输出到风力发电机组控制系统的时间。3.5
可利用率 availability
在给定时间段内，激光测风设备测量有效数据的时间所占的比值。【来源：GB/Z35482—2017，3.1.1】3.6
探测范围等效风轮扫掠面积比 ratio of laser beam detection area to rotor swept area 激光测风设备光束探测的区域在风轮平面上的最大投影面积与风轮扫掠面积的比值。注：对4点及以上光束探测区域在风轮平面上的最大投影面积等效为光束点的外接圆面积。3.7
连续式激光测风设备 continuous-wave laser wind measuring equipment 一种发射连续激光束，以实现探测光束方向大气流动速度为目的的雷达系统。
