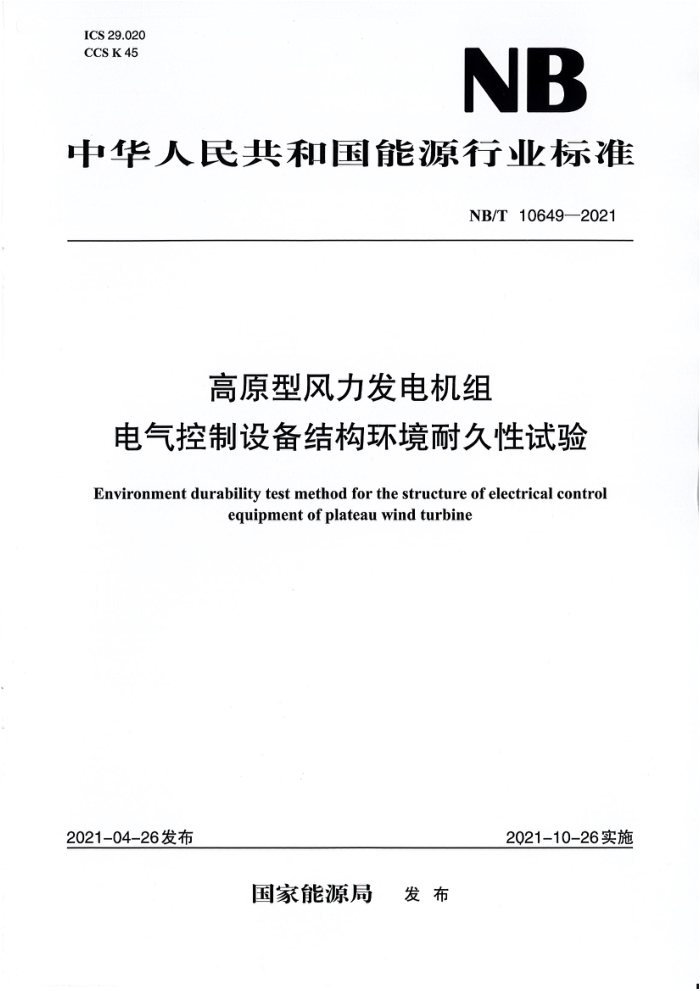

ICS 29.020
NB CCS K 45
中华人民共和国能源行业标准
NB/T 10649—2021
高原型风力发电机组
电气控制设备结构环境耐久性试验
Environment durability test methodfor the structure of electrical control equipment of plateau wind turbine
2021-04-26发布
2021-10-26实施
国家能源局
发 布
NB/T 10649—2021
高原型风力发电机组 电气控制设备结构环境耐久性试验
1 范围
本文件规定了海拔2000m（不含）～5000m范围内，高原型风力发电机组电气控制设备结构在高原气候环境及机械环境下的耐久性试验项目、试验方法、严酷等级及合格判据。
本文件适用于安装在高原环境的风力发电机组内的电气控制设备。试验对象包括实际工况中的电气控制设备、电气控制设备材料，以及电气控制设备的零部件、元器件、电路组件、绝缘件和线缆等。2 规范性引用文件
下列文件中的内容通过文中的规范性孙用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不够日期的事用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2421 环境试验 概述和指南
GB/T2422 环境试验 试验方法编写导则 术语和定义
GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温GB/T2423.3 环境试验 第2部分：试验方法 试验 Cab：恒定湿热试验
GB/T2423.4—2008 电工电子产品环境试验 第2部分 试验方法 试验 Db：交变湿热（12h12h 循环）GB/T2423.5 环境试验 第2部分：试验方法试验 Ba和导则：冲击GB/T2423.10 环境试验 第2部分：试验方法试验Fc：振动（正弦）GB/T2423.16 电工电子产品环境试验 第2部分：试验方法 试验J及导则：长霉GB/T2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾
GB/T2423.24 环境试验 第2部分：试验方法 试验Sa：模拟地面上的太阳辐射及其试验导则GB/T 2900.53 电工术语 风力发电机组
GB/T7251（所有部分）低压成套开关设备和控制设备
GB/T 7251.1—2013 低压成套开关设备和控制设备 第1部分：总则GB/T 20625 特殊环境条件 术语
GB/T 20626.1—2017 特殊环境条件 高原电工电子产品 第1部分：通用技术要求GB/T 20643.1 特殊环境条件 环境试验方法 第1部分：总则
GB/T22580——2008 特殊环境条件 高原电气设备技术要求 低压成套开关设备和控制设备NB/T31097 高原风力发电机组用全功率变流器技术要求3 术语和定义
GB/T2900.53、GB/T20625、GB/T2421、GB/T2422界定的以及下列术语和定义适用于本文件。3.1
电气控制设备 electrical control equipment
主要用于控制受电设备的开关电器以及与其相关联的控制、测量、保护及调节设备的组合的统称，也指这些电器以及相关联的内连接线、辅助件、外壳和支持构件的组合体。
【来源：GB/T3797—2016，3.1】
