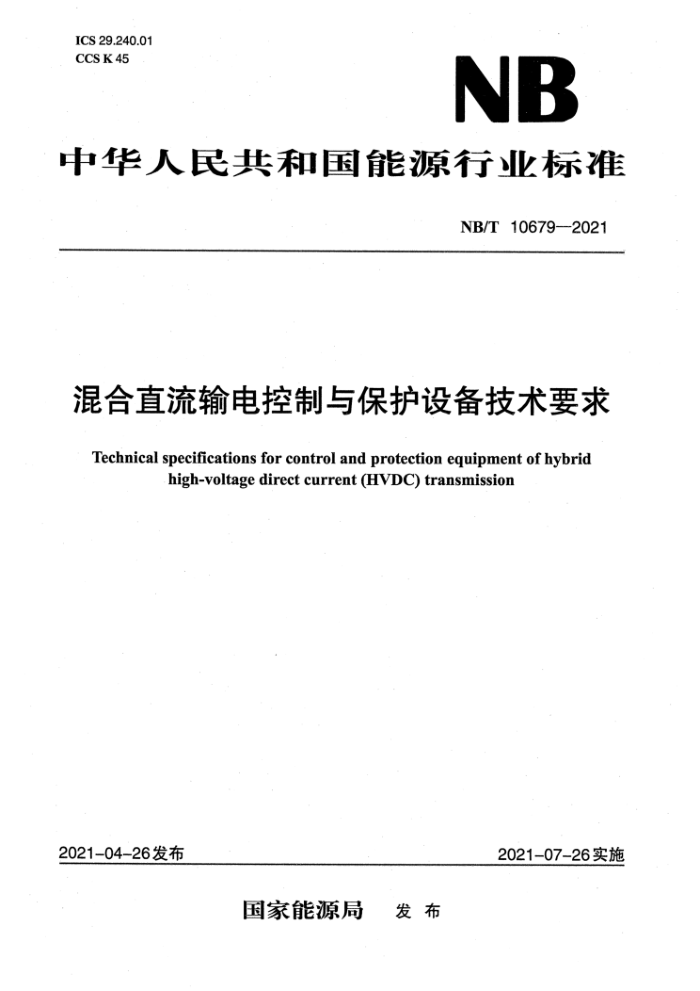

ICS 29.240.01
NB CCS K45
中华人民共和国能源行业标准
NB/T 10679-2021
混合直流输电控制与保护设备技术要求Technical specifications for controland protection equipment of hybrid high-voltage direct current (HVDC) transmission
2021-04-26发布
2021-07-26实施
国家能源局
发 布
NB/T 10679-2021
混合直流输电控制与保护设备技术要求
1 范围
本文件规定了混合直流输电控制与保护设备的技术要求、试验要求、标志标签及使用说明书要求、包装运输及贮存要求、供货的成套性要求，以及质量保证等。
本文件适用于电压等级为±110kV及以上，包含电网换相换流器和电压源换流器，并具有并联拓扑结构的双端或多端混合直流输电控制与保护设备（以下简称“设备”），可作为设备设计、制造、试验、验收的依据，其他电压等级可参照执行。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志GB/T2887—2011 计算机场地通用规范GB/T4208—2017 外壳防护等级（IP代码）
GB/T 7261—2016 继电保护和安全自动装置基本试验方法GB/T 9361—2011 计算机场地安全要求GB/T 9969 工业产品使用说明书 总则
GB/T11287—2000 电气继电器 第 21 部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1篇：振动试验（正弦）
GB/T 13498—2017 高压直流输电术语
GB/T14537——1993 量度继电器和保护装置的冲击与碰撞试验GB/T14598.2—2011 量度继电器和保护装置 第1部分：通用要求GB/T14598.26—2015 量度继电器和保护装置 第26部分：电磁兼容要求GB/T14598.27—2017 量度继电器和保护装置 第27部分：产品安全要求GB/T17626.9—2011 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验GB/T17626.10—2017 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验GB/T18700（所有部分）远动设备和系统
GB/T20840.8 互感器 第8部分：电子式电流互感器
GB/T22390.1—2008 高压直流输电系统控制与保护设备 第1部分：运行人员控制系统GB/T22390.2—2008 高压直流输电系统控制与保护设备
第2部分：交直流系统站控设备
GB/T22390.3—2008 高压直流输电系统控制与保护设备
第3部分：直流系统极控设备
GB/T22390.4—2008 高压直流输电系统控制与保护设备 第4部分：直流系统保护设备GB/T35745—2017 柔性直流输电控制与保护设备技术要求
DL/T667 远动设备及系统 第5部分：传输规约 第103篇：继电保护设备信息接口配套标准DLT860（所有部分）电力自动化通信网络和系统DL/T1193—2012 柔性输电术语
IEC 62747：2014 高压直流（HVDC）系统用电压源换流器（VSC）术语【Terminology for voltage-sourced converters(VSC)for high-voltage direct current(HVDC)systems]3 术语和定义
IEC 62747：2014、GB/T13498—2017和DLTT1193—2012界定的以及下列术语和定义适用于本文件。3.1
电网换相换流器 line commutated converter；LCC 由半控型电力电子器件实现换流功能的换流器。3.2
电压源换流器 voltage source converter；VSC
由可关断电力电子器件实现换流功能，直流侧储能元件为电容器的换流器，主要包括两电平、三电平和模块化多电平换流器（MMC）结构类型。3.3
混合直流输电系统 hybrid high-voltage direct current（HVDC）transmission system 由电网换相换流器、电压源换流器，以及相关一、二次设备组成的直流输电系统。注：混合直流输电系统包括双端和多端拓扑结构，典型拓扑示意图见附录A。4 技术要求4.1 通用要求4.1.1 环境条件4.1.1.1 正常工作大气条件
正常工作大气条件如下：a）环境温度：-10℃～55℃；b）大气压力：80kPa～110kPa；
c） 相对湿度：5%～95%（装置内部既不应凝露，也不应结冰）。4.1.1.2 基准试验大气条件
基准试验大气条件如下：a）环境温度：20℃±5℃；b）大气压力：86kPa～106kPa；c） 相对湿度：45%～75%。4.1.1.3 使用环境的其他要求
使用环境的其他要求如下：
a）应遮阳、挡雨雪，防御雷击、沙尘，通风；b） 电磁干扰不超过4.1.7的规定；
c） 安装场地应符合GB/T9361——2011中B类安全要求；
d） 使用地点不出现超过GB/T11287—2000规定的严酷等级为1级的振动，运输贮存过程不出现超过GB/T14537—1993规定的严酷等级为1级的冲击和碰撞；
e） 使用地点应无爆炸危险的介质，周围介质中不应含有能腐蚀金属、破坏绝缘和表面镀覆及涂覆
层的介质及导电介质，不允许有明显的水汽，不允许有严重的霉菌存在；
