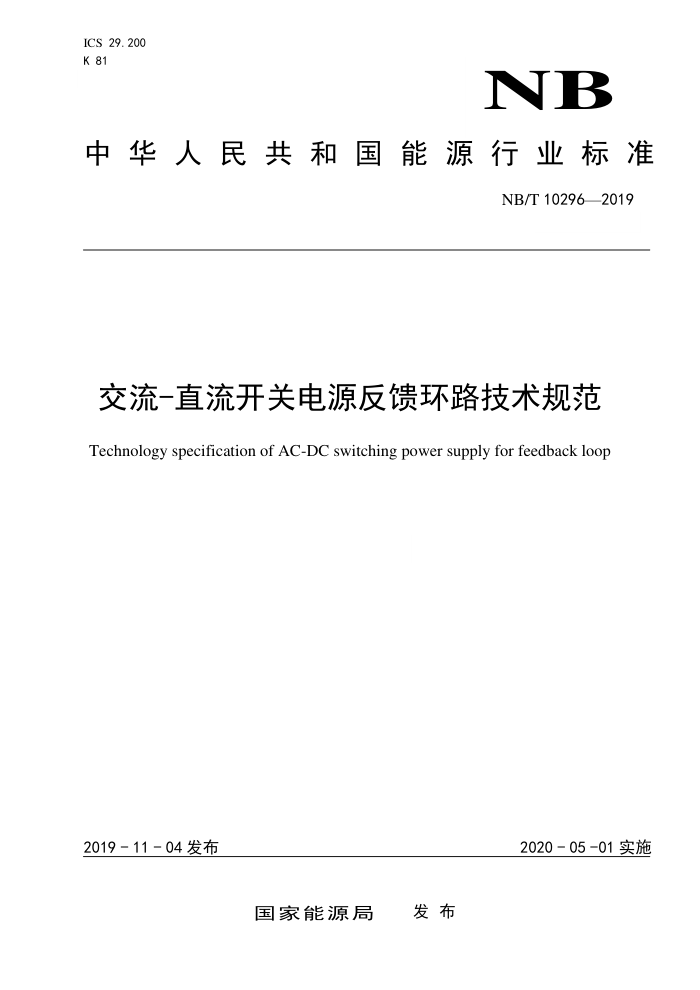

ICS29.200
K81
NB中华人民共和国能源行业标准
NB/T10296-2019
交流-直流开关电源反馈环路技术规范
Technology specification of AC-DC switching power supply for feedback loop
2019-11-04发布2020-05-01实施
国家能源局发布
1范围
本标准规定了交流-直流开关电源反馈环路的技术要求、试验方法、以及其稳定性的判定要求和规则等。
本标准适用于交流-直流开关电源反馈环路试验的技术规范。
2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12190电磁屏蔽室屏蔽效能的测量方法3术语和定义下列术语和定义适用于本文件。
3.1反馈环路feedback loop系统中把输出的电量（电压或电流）回馈输送到输入的路径。
3.2波特图bode plot由对数幅频特性和对数相频特性组成的曲线图。
3.3相位裕量phase margin系统波特图上增益为0B时对应的相位值与-180°之间的差值。
3.4增益裕量gain margin系统波特图上相位为-180°时对应的增益值与0dB之间的差值。
3.5慢环通道slow lane三端可编程分压调节器的分压网络支路。
3.6快环通道fast lane光偶LD与三端可编程分压调节器相连的支路。
3.7矢量合成vector sum为获得最终的波特图而对快环通道数据和慢环通道数据进行的一种数学运算。
4技术要求4.1反馈环路稳定性判定为保证开关电源能稳定的工作，其反馈环路稳定性的判定要求如下：
--Phase margin>45。；
--Gain margin<-l0dB。
5试验方法5.1试验环境条件本标准中除气候环境试验、可靠性试验以外，其他试验均可在下述试验用标准大气条件下进行：
一一温度：0℃45℃；相对湿度：20%~98%；一一大气压：86kPa~106kPa。
5.2试验要求
5.2.1一般要求产品在反馈环路试验前一般应预热15min，并试验其在轻载、半载和满载条件下工作的状况。
5.2.2对试验用交流稳压电源的要求如下：
稳定度<1%；波形失真<5%；频率变化（50/60±1）Hz。
5.2.3对测试用网络分析仪的要求如下：
频率覆盖范围：10Hz~500Hz：
一一窄带宽：2Hz30kHz；一一高频率分辨率：1Hz；扫描方式：对数扫描：
显示模式：增益和相位模式：
小激励源功率：输出功率-60dBm~20dBm。
5.3常温条件下的反馈环路试验
5.3.1总则反馈环路一般由快环通道和慢环通道组成，试验结果为二者合成值。
对隔离变压器T1要求如下：
一一初级与次级之间匝比为1:1：
频率覆盖范围10Hz~500MHz；阻抗不能明显低于50Ω；在试验频率范围内不能有谐振点，应表现出感性。
