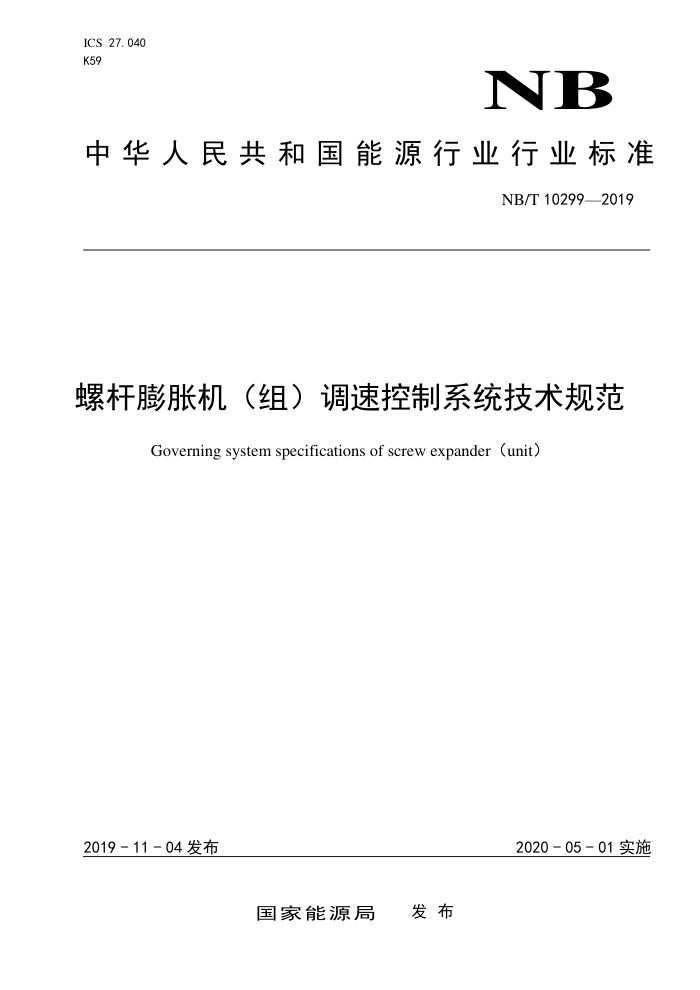

ICS27.040
K59
NB中华人民共和国能源行业行业标准
NB/T10299-2019
螺杆膨胀机（组）调速控制系统技术规范
Governing system specifications of screw expander （unit）
2019-11-04发布2020-05-01实施
国家能源局发布
螺杆膨张机（组）调速控制系统技术规范
1范围本标准规定了螺杆膨胀机（组）调速控制系统的结构、性能指标、应用功能、试验和验收等技术要求。
本标准适用于工质为汽水两相、饱和蒸汽或过热蒸汽的螺杆膨胀机（组），非水为工质（如低沸点工质）的有机郎肯循环螺杆膨胀机（组）也可参考使用。
2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208-2017外壳防护等级（IP代码）
GB/T17626.3电磁兼容测量和试验技术射频电磁场辐射抗扰度试验GB/T17626.11电磁兼容测量和试验技术电压暂降、电压中断、电压变化的抗扰度试验GB/T30554-2014螺杆膨胀机术语
3术语和定义GB/T30554-2014界定的以及下列术语和定义适用于本文件。
3.1调速控制系统相关术语和定义3.1.1调速控制系统governing system将控制信号按特定方式转换成进汽阀门位置的设备总和。包括测速元件、控制系统、阀门执行机构等。
3.1.2控制系统control system控制系统是调速控制系统的重要组成部分。控制系统接受机组的运行参数，经过逻辑运算输出信号驱动阀门执行机构实现控制功能。
3.1.3控制周期control circle控制周期是控制系统从数据采集到控制运算再到输出信号循环一次的执行时间。
3.1.4主控制器control unit主控制器是控制系统的控制中枢。它按照机组设定的组态程序，完成逻辑和算术运算功能，通过I/0模件实现控制功能。同时检查电源、存储器、I/0模件的状态。
