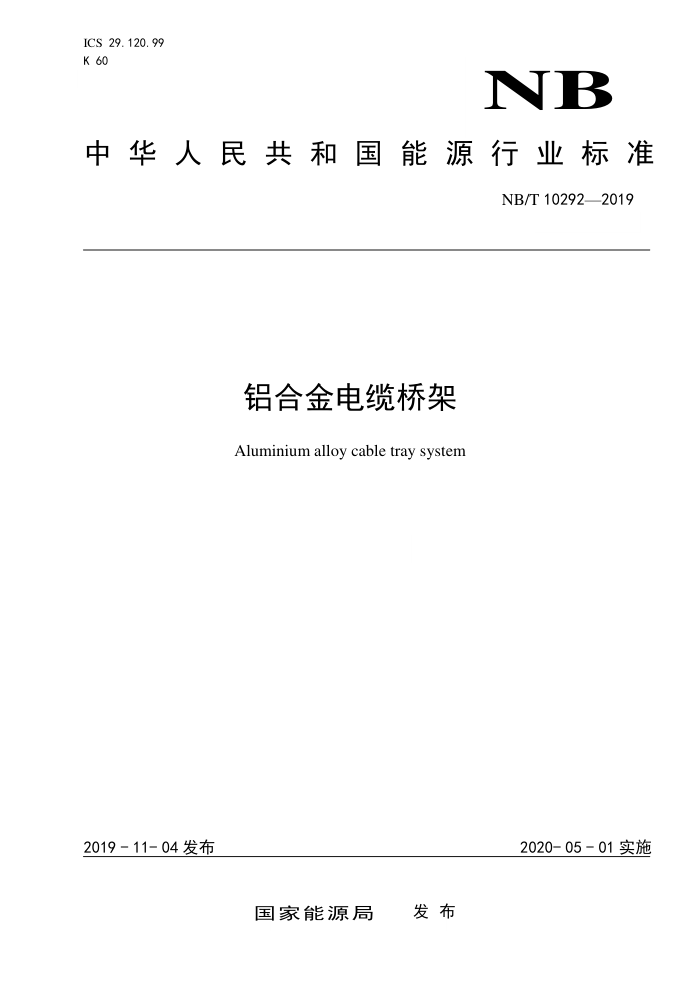

ICS29.120.99
K60
NB中华人民共和国能源行业标准
NB/T10292—2019
铝合金电缆桥架Aluminium alloy cable tray system
2019-11-04发布2020-05-01实施
国家能源局发布
1范围本标准规定了铝合金电缆桥架的术语和定义、分类与标记、要求、试验方法、检验规则、标志、使用说明、包装、运输和贮存。
本标准适用于以铝合金材料制造的，用于工业与民用建筑室内外敷设电缆用的电缆桥架（以下简称桥架）。
2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T2423.55一2006电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3880.1一2012一般工业用铝及铝合金板、带材第1部分：一般要求GB/T3880.2-2012一般工业用铝及铝合金板、带材第2部分：力学性能GB/T5237.1一2017铝合金建筑型材第1部分：基材GB/T5237.2—2017铝合金建筑型材第2部分：阳极氧化型材GB/T5237.3一2017铝合金建筑型材第3部分：电泳涂漆型材
GB/T5237.4一2017铝合金建筑型材第4部分：喷粉型材GB/T5237.5一2017铝合金建筑型材第5部分：喷漆型材GB/T6892一2015一般工业用铝及铝合金挤压型材GB/T9969工业产品使用说明书总则GB/T23639一2017节能耐腐蚀钢制电缆桥架JB/T10216一2013电控配电用电缆桥架3术语和定义GB/T23639一2017界定的以及下列术语和定义适用于本文件。
3.1桥架cable tray system由托盘或梯架的直线段、弯通、附件、支架等部件构成支承电缆线路的具有连续刚性的结构系统。
3.2铝合金电缆桥架Aluminium al loy cable tray system由铝合金材料制作托盘或梯架的直通、弯通、附件以及支架等构成，用以支撑电缆，具有连续刚性结构的总体装置。
3.3有孔托盘hole cable tray由带孔眼的底板与侧边构成或由整块铝板冲孔后弯制成的槽形部件。
3.4无f孔托盘cable tray without hole由底板与侧边构成或由整块铝板弯制成的槽形部件，也可以采用热挤压成型的槽形型材部件。
3.5组装托盘compounding cable tray可任意组合的用螺栓或插接方式连接成槽形的部件。
3.6梯架stair-type cable tray由侧边与若干个横档构成的刚性梯形部件。
3.7直通straight--way一段不能改变方向的托盘、梯架。
3.8等径直通equal radius straight-way一段不变尺寸的直通。
3.9变径直通different radius straight-way一段改变尺寸的直通。
