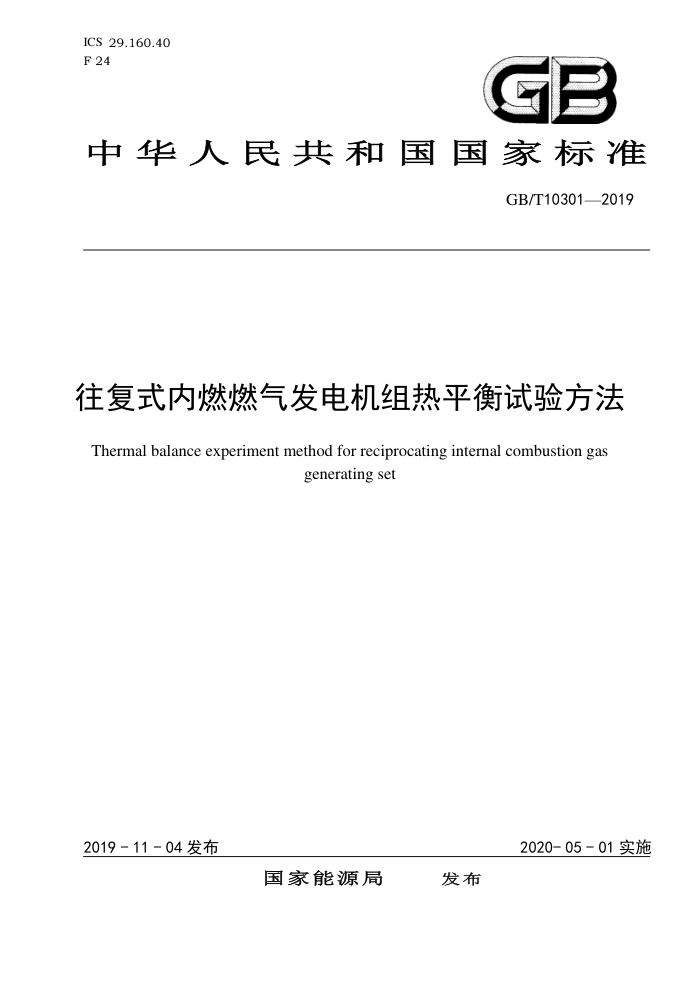

ICS29.160.40
F24
GB中华人民共和国国家标准
GB/T10301-2019
往复式内燃燃气发电机组热平衡试验方法
Thermal balance experiment method for reciprocating internal combustion gas generating set
2019-11-04发布2020-05-01实施
国家能源局发布
任复式内燃燃气发电机组热平衡试验方法
1范围本标准规定了往复式内燃燃气发电机组（以下简称“燃气机组”）的热平衡试验模型、试验基本条件、试验方法及计算方法。
本标准适用于以可燃燃气为燃料的燃气机组的热平衡试验，推荐尚无合适标准可使用的其他用途燃气机组使用本标准。
2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2820.5-2009往复式内燃机驱动的发电机组第5部分：发电机组GB/T6072.3-2008往复式内燃机性能第3部分：试验测量GB/T21404-2008内燃机发动机功率的确定和测量方法一般要求GB/T33340往复式内燃燃气发电机组安全设计规范GB/T33347往复式内燃燃气发电机组气体燃料分类及组分分析方法3术语和定义
下列术语和定义适用于本文件。
3.1热平衡thermal balance在确定体系内和指定时间内的标定工况，进入体系的能量与离开体系的能量在数值上通常视为稳定平衡，燃烧的燃料能量等于能量支出的总和。
3.2体系system燃气机组热平衡试验的对象和边界线。一般情况下，通过一部分边界线的对象和物质均称体系外。
3.3燃气机组热平衡测定test for therma|balance of gas generator set在燃气机组体系内，对燃烧的燃料能量与能量转换的分布与使用状态，通过测试手段和一定的程序方法，进行定量的测量与计算分析。
3.4
燃气机组热效率thermal efficiency of gas generator set燃气机组在确定体系内和指定时间内的标定工况，燃气机组的输出电能占供给燃料能量的百分数。
3.5高温冷却水high-temperature cool ing water用于冷却燃气机组气缸套和（或）润滑油的水。
3.6低温冷却水low-temperature cool ing water用于冷却燃气机组增压后空气和（或）润滑油的水。
4符号和单位GB/T6072.3-2008界定的以及附录A中的符号和单位适用于本标准。
为了便于使用，附录A重复列出了GB/T6072.3-2008中的常用单位和符号。
5热平衡衡模型5.1应确定燃气机组热平衡试验的控制体系。能量输入和输出流向特征热平衡模型，见图1。
