ICS43.040
CCS T3000

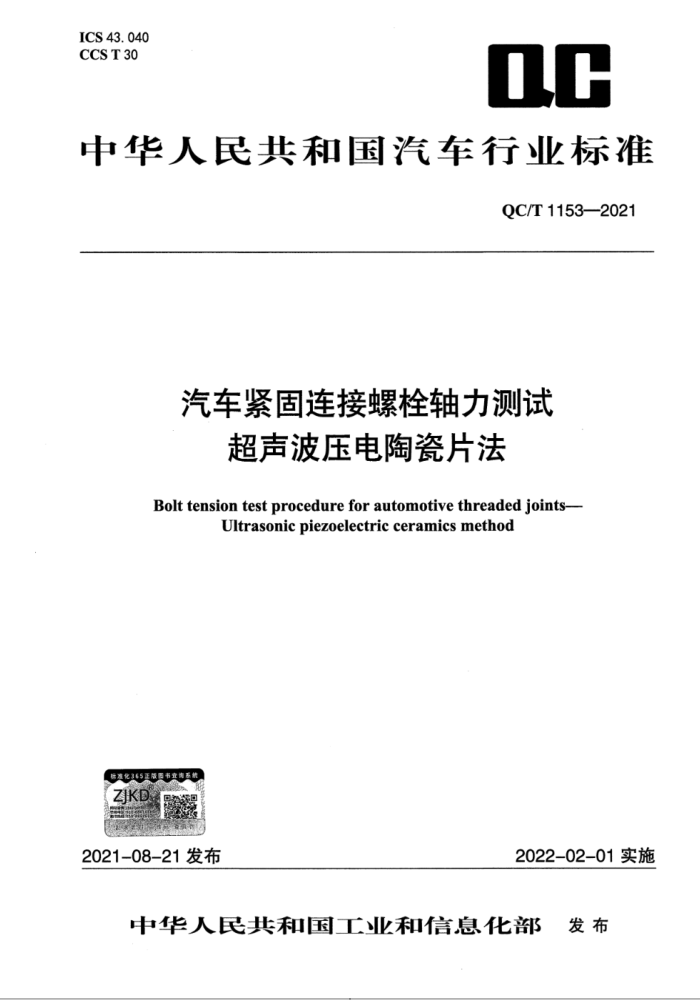

中华人民共和国汽车行业标准
QC/T1153-2021
汽车紧固连接螺栓轴力测试超声波压电陶瓷片法
Bolt tension test procedure for automotive threaded joints-Ultrasonic piezoelectric ceramics method
2021-08-21发布2022-02-01实施
中华人民共和国工业和信息化部发布
汽车紧固连接螺栓轴力测试超声波压电陶瓷片法
1范围本文件规定了汽车紧固连接螺栓轴力测试超声波压电陶瓷片法的测试准备、测试方法、数据处理和测试报告的要求。
本文件适用于M6~M27的螺栓。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16823.2一1997螺纹紧固件紧固通则GB/T16823.3-2010紧固件扭矩-夹紧力试验3术语和定义GBT16823.2一1997界定的以及下列术语和定义适用于本文件。
3.1螺纹连接体bolted joint由螺纹紧固件和被连接件构成的总体。
【来源：GB/T16823.2一1997,3.1】
3.2屈服紧固轴力yield clamping force拧紧时螺栓达到屈服的轴力。
【来源：GB/T16823.2一1997,3.1】
3.3屈服紧固扭矩yield tightening torque拧紧时达到屈服紧固轴力的扭矩。
【来源：GB/T16823.2-1997,3.1】
3.4极限紧固轴力ultimate clamping force拧紧至螺栓发生断裂的过程中的最大轴力。
【来源：GB/T16823.2一1997,3.1】
4测试准备4.1测试装置要求
4.1.1扭矩角度传感器扭矩测量允许误差应为±2%，角度测量允许误差应为±1°。
