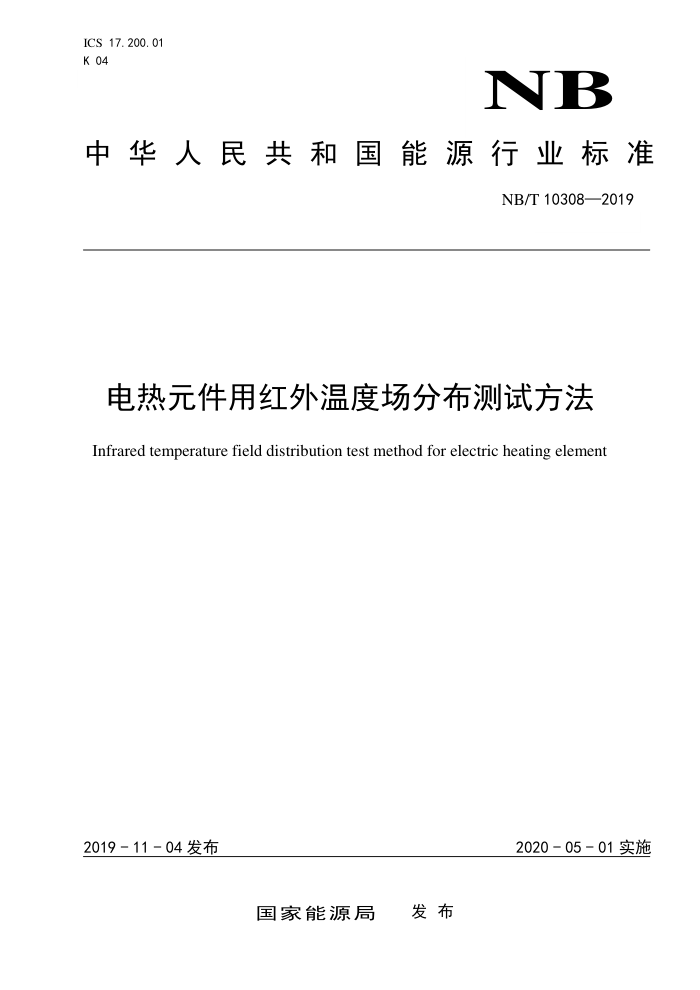

ICS 17.200.01 K 04
中华人民共和国能源行业标准
NB/T 10308—2019
电热元件用红外温度场分布测试方法
Infrared temperature field distribution test method for electric heating element
2019-11-04发布2020-05-01实施
国家能源局发布
NB/T 10308—2019
电热元件用红外温度场分布测试方法
1 范围
本标准规定了利用红外辐射原理，使用红外热成像仪对电热元件进行红外温度场分布测量时的检测方法要求，包括环境要求、人员要求、设备要求、测量方法规范、图像处理等。
本标准适用干在一段时间内对电热元件或其附近部件进行持续的非接触式表面温度测量，测量的温度点可以是一个，也可以是多个，甚至是一个面。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9445-2015 无损检测 人员资格鉴定与认证GB/T 27025-2008 检测和校准实验室能力的通用要求
3 术语和定义
下列术语和定义适用于本文件。3.1
电热元件 electric heating element 基于焦耳定律原理发热的元件。3.2
红外热成像仪 infrared imager
基于红外检测原理，通过红外光学系统、红外探测器和电子处理系统等，将物体红外辐射能量转换成在二维坐标系中分配有测量所得温度的可见图像的设备。3.3
（红外热成像仪）工作波段 working band 红外热成像仪的红外探测器的响应波长范围。3.4
红外光谱透过率 infrared spectral transmittance
红外线透过物体的辐射通量与入射到该物体表面上的辐射通量之比。3.5
视场角 field of view;FOV
物体在红外热成像仪中完整成像的水平角度和垂直角度。
注∶视场角通过水平视场角（HFOW，Horizontal Field of View），垂直视场角（VFOV，Vertical Field of View）
和显示视场角（DFOV，Display Field of View）进行表示。各类视场角示意图可参见附录A中图A.1。3.6
瞬时视场 instantaneous field of view;
红外热成像仪探测器的单个敏感元通过光学系统后所对应的空间光学角。也叫空间分辨率。注∶瞬时视场角示意图可参见附录A中图A.2。3.7
测量视场角 measur ing field of view;MFOV 红外热成像仪探测器可精准测得数据的最小的像素范围。3.8
发射率 Normal emissivity
某一物体在一特定波长和温度下的发射辐射强度与理想黑体在相同波长和温度下所发射的发射强度之比。3.9
背景辐射 background radiation
由红外传感装置接收到的，非被检测表面所发射的全部辐射。注∶背景辐射包含外源反射辐射。3.10
辐射亮度 radiance
单位投影面积在单位立体角内的离源辐射通量。注∶单位为瓦每球面度平方米【W/（srm）】。
4 测试目的和主要物理参数
4.1 电热元件用红外温度场分布测试的目的
相较于接触式的单点温度测量法，红外温度场分布测试能够同时对整个发热源的表面温度进行测量，使用户能够了解电热元件的表面温度分布。同时由于红外温度场分布测试属干非接触式测量法，不必接触在工作时会出现高温的电热元件，从而让用户安全迅速获得温度场数据。
本标准通过建立一系列标准化的基础测试方法，克服红外温度场测量不确定度较大的问题，使电热元件的红外温度场分布测试的数据尽量准确，并以此获得有效的电热元件正常或异常工作情况下的温度场数据。4.2 主要物理参数
影响测量结果的主要物理参数∶a 发射率，无量纲∶
b） 波长，单位为微米（μm）;c）视场角，单位为弧度（rad）。
5 技术要求
5.1 环境要求
5.1.1 检测时应注意被检电热元件的温度状态，使人员和设备与之保持安全距离，以免烫伤或造成设备损坏。
