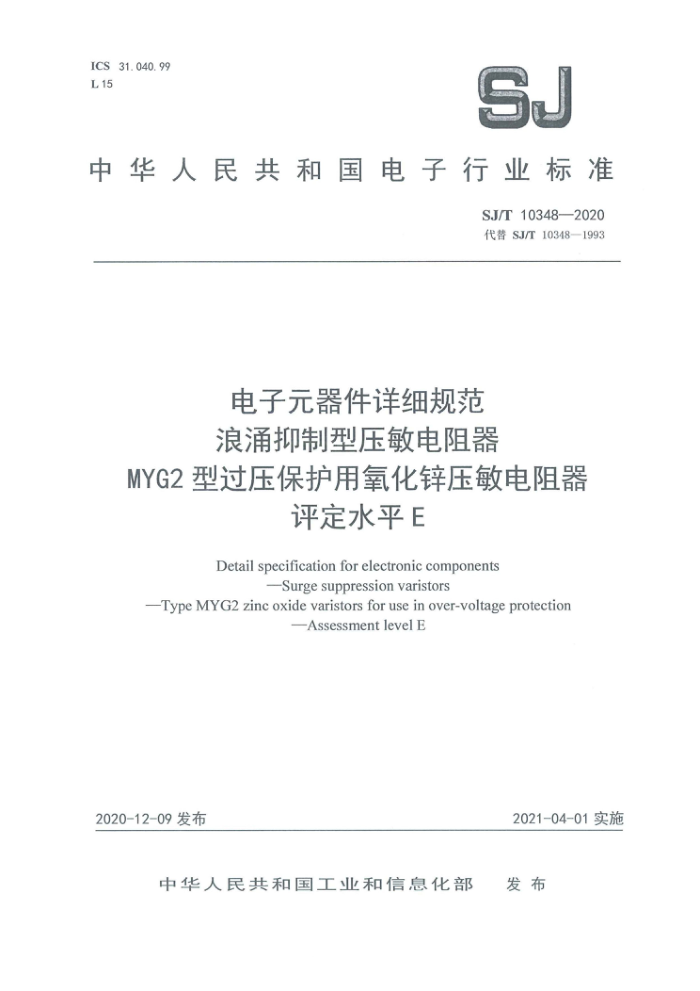

SJ/T 10348-2020 代替 SJ/T 10348-1993
电子元器件详细规范浪涌抑制型压敏电阻器MYG2型过压保护用氧化锌压敏电阻器评定水平E
Detail specification for electronic components —Surge suppression varistors—Type MYG2 zinc oxide varistors for use in over-voltage protection —Assessment level E
2021-04-01 实施
2020-12-09发布
前言
本标准是按照 GB/T 1.1—2009给出的规则起草，并且按GB/T 10195.2—1997《电子设备用压敏电阻器 第2部分∶空白详细规范 浪涌抑制用压敏电阻器 评定水平E》制定。
本标准代替SJ/T 10348—1993《电子元器件详细规范 浪涌抑制用压敏电阻器 MYG2型过压保护用氧化锌压敏电阻器 评定水平E》，与 SJ/T 10348—1993相比，主要技术变化如下∶
——将产品类型"非绝缘型"改为"绝缘型";
——修改了表2～表6中产品的部分性能指标;
1一般数据
1.1 安装
MYG2型过压保护用氧化锌压敏电阻器（以下简称电阻器）应以正常方式安装。在振动试验中，电阻器主体与安装点之间的距离应为6mm±1 mm。
1.2 尺寸、额定值和特性
1.2.1 尺寸
压敏电阻器品种按瓷片基本尺寸划分，尺寸列入表1中。
1.2.2 额定值和特性
1.2.2.1 压敏电阻器的额定值见表2～表6。
1.2.2.2 压敏电阻器的电容量见表 A.1。
1.2.2.3 其它特性∶
a） 漏电流∶25℃C时，不大于40μA;85℃C时，不大于 80 μA。
b） 气候类别∶40/085/21。
注∶压坡电压是指规定电流下的电压。
