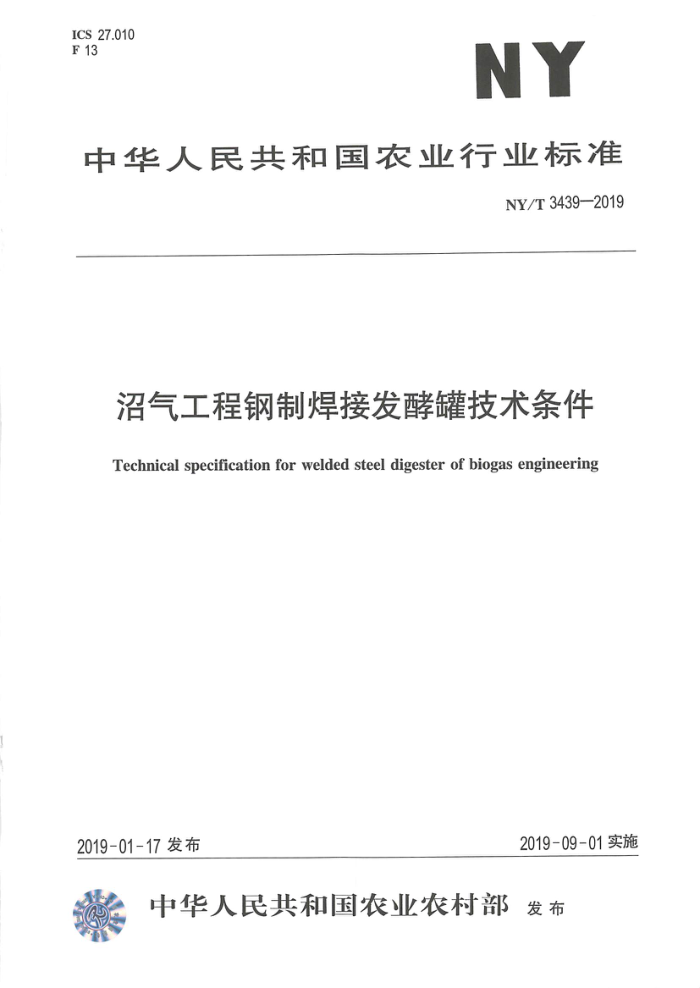

NY/T 3439-2019
沼气工程钢制焊接发酵罐技术条件
Technical specification for welded steel digester of biogas engineering
2019-09-01实施
2019-01-17 发布
前 言
本标准按照GB/T 1.1—2009 给出的规则起草。本标准由农业农村部科技教育司提出。
本标准由全国沼气标准化技术委员会（SAC/TC 515）归口。
本标准起草单位∶农业部沼气科学研究所。
3 术语和定义
下列术语和定义适用于本文件。
3.1
钢制焊接发酵罐 welded steel digester
采用钢材焊接加工制成的沼气发酵解罐。
4 总则
4.1 发酵罐应按GB 50128、GB 50341、NB/T 47003.1、发酵罐设计图和本标准的要求进行制造和验收。-
4.2 不锈钢复合材料发酵罐的制造和验收除应遵照4.1的规定外，还应符合 SH/T 3527的要求。
5 材料
5.1 一般规定
5.1.1 发酵罐用钢应符合GB 912和 GB/T 3274的规定;如果材料证明书不全或制造部门认为有必要时，应对钢材进行复验。
5.1.2 发酵罐罐体用钢的设计温度，应采用发酵料液的最低温度或建设发酵罐所在地区冬季空气调节室外计算温度增加 10℃的两者中较低值。
5.1.3 发酵罐外部结构型钢的设计温度，应采用建设发酵罐所在地区冬季空气调节室外计算温度值。
5.2 材料选用
5.2.1 发酵罐罐体用钢应根据建设发酵罐所在地区冬季空气调节室外计算温度，按附录 A中表 A.1 的规定分别选用对应的钢材型号。
5.2.2 发酵罐的外部受力构件应根据建设发酵罐所在地区冬季空气调节室外计算温度，按表 A.2、表A.3的规定分别选用对应的钢材型号。
5.2.3 发酵罐的内部构件和外部非主要受力构件材料应为Q235-A.F。
5.2.4 发酵罐连接件等级应符合表 A.4的要求，且不应发生电化学反应;发酵罐制作焊条应符合表A.5的要求。
6 制作
6.1 沼气工程钢制焊接发酵罐宜在该发酵罐建设现场制作完成。
6.2 受压元件的焊接应采用电弧焊或氩弧焊。
6.3 非受压元件的对接焊接接头应采用GB/T 985.1、NB/T 47003.1中双面焊的全焊透结构形式。
6.4 除另有注明外，所有搭接焊缝均应为连续焊，其焊缝高度等于较薄件厚度。
6.5 发酵罐的钢平台钢梯及护栏按照 HG/T 20583、GB 4053.1、GB 4053.2和 GB 4053.3中的规定制作。
7 涂敷
