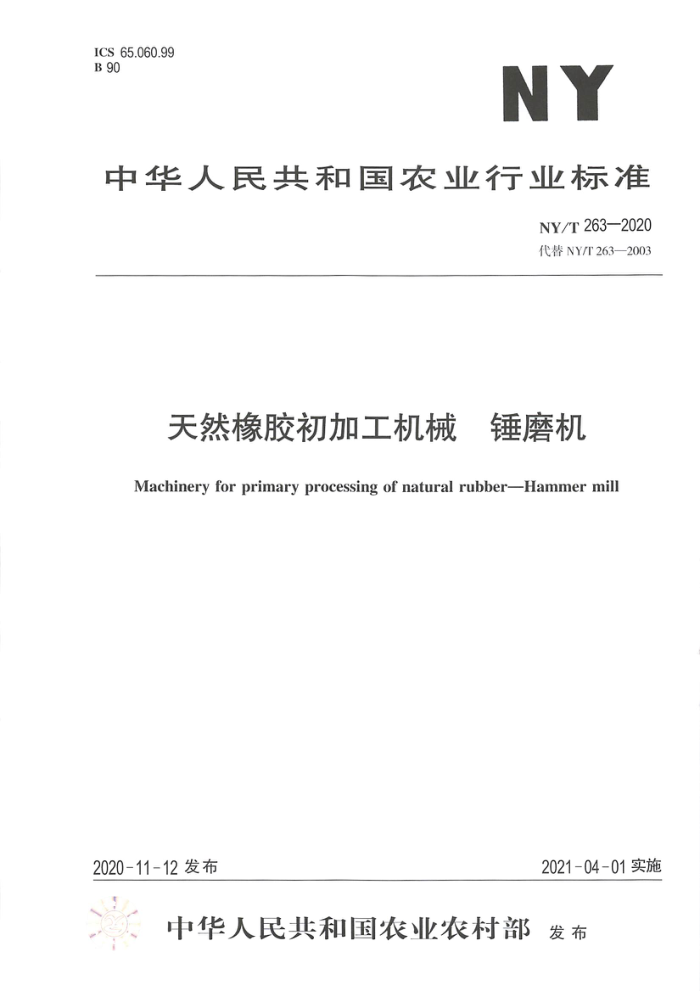

NY/T 263-2020 代替NY/T 263—2003
天然橡胶初加工机械 锤磨机
Machinery for primary processing of natural rubber—Hammer mill
2020-11-12发布
2021-04-01实施
1 范围
本标准规定了天然橡胶初加工机械锤磨机的术语和定义、产品型号和主要技术参数、技术要求、试验方法、检验规则及标志、包装、运输和储存等要求。
本标准适用于天然橡胶初加工机械锤磨机L
2 规范性引用文件
3.1
可用度（使用有效度）availability
在规定条件下及规定时间内，产品可工作时间与产品使用总时间的比。
注∶改写 GB/T 5667—2008，定义 2.12。
3.2
胶粒合格率 qualified rate of comminuted rubber
加工出的合格胶粒质量与胶粒的总质量之比。
4 产品型号和主要技术参数
4.1 产品型号表示方法
5 技术要求
5.1 整机要求
5.1.1 应按经批准的图样和技术文件制造。
5.1.2 整机运行2 h以上;轴承温升空载时应不超过30℃，负载时应不超过 40℃。减速箱润滑油的最高温度应不超过65℃。
5.1.3 整机运行过程中，各密封部位不应有渗漏现象，紧固件无松动。
5.1.4 整机运行应平稳，不应有明显的振动、冲击和异响，调整机构应灵活可靠。
5.1.5 空载噪声应不大于88 dB（A）。
5.1.6 胶粒合格率应不小于80%。
5.1.7 可用度应不小于95%。
5.2 主要零部件
5.2.1 辊筒
5.2 1.1 辊体应采用力学性能不低于GB/T1348规定的QT450-10 的材料制造;两端轴应采用力学性能不低于GB/T 699 规定的 45钢的材料制造，并调质处理。
5.2.1.2 辊筒工作面硬度应不低于200 HB。
5.2.1.3 直径d 的尺寸公差应符合GB/T1800.2中h7或 k7的规定。
5.2.1.4 长度L和L的尺寸公差应分别符合GB/T1800.2中hl1和js10的规定。
5.2.1.5 表面粗糙度应不低于图1的要求。
5.2.1.6 形位公差应符合GB/T1184中8级精度的规定。
5.2.2 转子轴
5.2.2.1 转子轴的材料力学性能应不低于GB/T699规定的45钢的要求，并调质处理。
5.2.2.2 直径D和d 的尺寸公差应分别符合GB/T1800.2中h7和 k6的规定。
