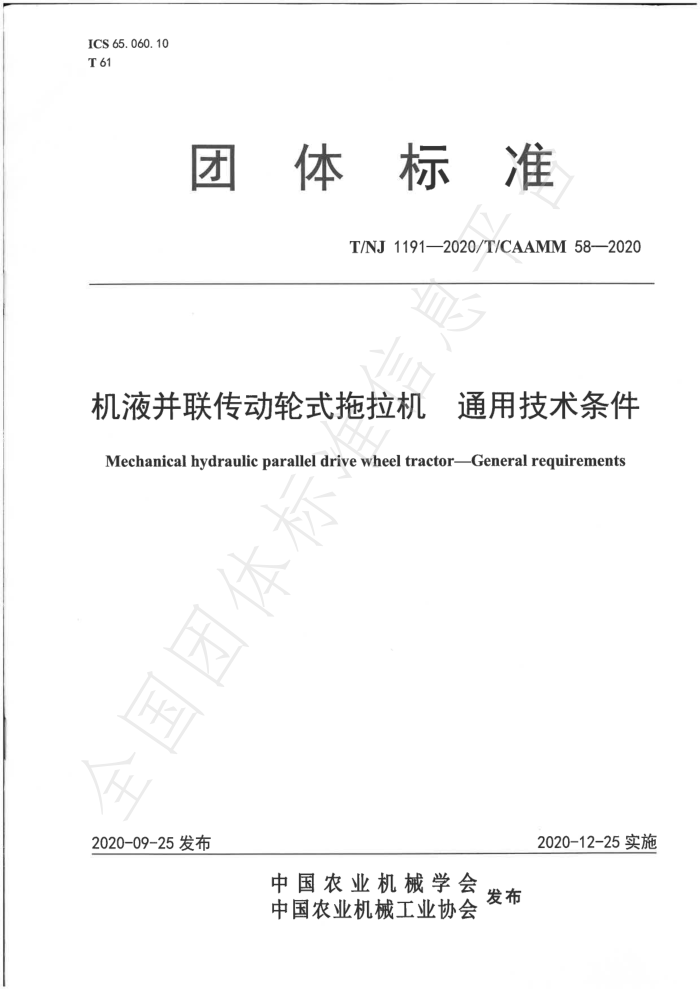

T/NJ 1191-2020
机液并联传动轮式拖拉机通用技术条件
Mechanical hydraulic parallel drive wheel tractor—General requirements
2020-12-25实施
2020-09-25 发布
前 言
本标准按照GB/T 1.1一2009给出的规则起草。
本标准由中国农业机械学会和中国农业机械工业协会联合提出。
本标准由全国拖拉机标准化技术委员会（SAC/TC 140）归口。
1 范围
本标准规定了机液并联传动轮式拖拉机的技术要求、试验方法、检验规则、交货、标志、运输和贮存。
本标准适用于功率不大于73 kW的机液并联传动轮式拖拉机（以下简称拖拉机）。
2 规范性引用文件
3 技术要求
3.1 一般要求
3.1.1 拖拉机应按照经规定程序批准的产品图样和技术文件制造。
3.1.2 拖拉机采用无架式或半架式。所有零件、部件用紧固件连接的，应按要求连接牢靠，无松动现象。
3.1.3 拖拉机正常工作时各系统应无异常响声，应无漏油、漏水、漏气、漏电现象，发动机应无窜机油。
3.1.4 拖拉机正常工作时应无泥水渗入机体。
3.1.5 拖拉机外观质量应符合 JB/T6712的规定，涂漆应符合JB/T 5673 的规定，漆膜附着性能应不低于JB/T9832.2—1999的 6.4中Ⅱ级的规定。
3.1.6 发动机在全程调速范围内应能稳定运转，并能直接或间接通过熄火装置使发动机停止运转;手油门手柄应能可靠停在任何位置，不受脚油门操纵的影响。
3.1.7 拖拉机各操纵机构的运转应轻便灵活、松紧适度，各机构行程调整应符合使用说明书的规定。所有可自动回位的操纵件，在操纵力去除后应能自动复位;非自动回位的操纵件应能可靠地停在选定位置。各操纵机构的最大操纵力应符合GB/T19407的规定。
3.1.8 安全标志、操纵机构和显示装置用符号应符合NY/T1769的规定。
3.1.9 离合器应接合平稳，分离彻底，接合时应能传递发动机全部转矩;操纵及助力管路系统应无漏油、漏气。
3.1.10 在各档工作时，变速箱应无有乱档、脱档等换档失效现象，机械有级变速与液压无级变速操纵应有互锁装置。
3.1.11 静液压变速传动装置应符合 JB/T10831的规定。
3.1.12 动力输出轴应符合GB/T1592的规定，前置动力输出轴和前悬挂装置应符合GB/T10916的规定。
3.1.13 拖拉机前轮的前束应符合产品使用说明书的规定。
3.1.14 拖拉机停放在直线行驶位置时，转向盘最大自由行程不大于25°，拖拉机应能全程平稳转向，应无出现不连续运转和冲击现象。行驶过程中拖拉机熄火时应能实现人力转向，转向性能应满足 GB/T 19040的要求。
