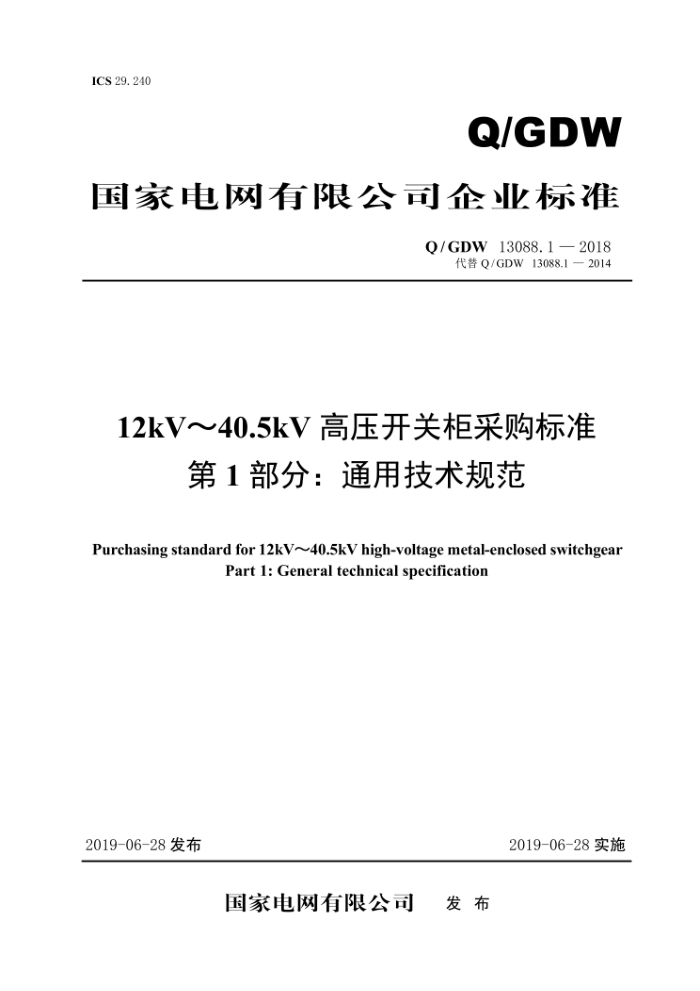

Q/GDW 13088. 1-2018代替Q/GDW 13088.1 -2014
12kV～40.5kV高压开关柜采购标准第1部分∶通用技术规范
Purchasing standard for 12kV～40.5kV high-voltage metal-enclosed switchgear Part 1: General technical specification
2019-06-28发布
2019-06-28 实施
目 次
前言………………………………………………………………………………………………………………3
1 范围……………………………………………………………………………………………………4
2 规范性引用文件…………………………………………………………………………………...…4
3 术语和定义…………………………………………………………………………………………………4
4 总则………………………………………………………………………………………………………5
5 技术参数和性能要求……………………………………………………………………………………9
6 试验……………………………………………………………………………………………………… 15
7 技术服务、工厂检验和监造……………………………………………………………………………16
8 一、二次及土建接口要求………………………………………………………………………17
前 言
为规范12kV~40.5kV高压开关柜的采购，制定本部分。
《12kV~40.5kV高压开关柜采购标准》分为20个部分∶
——第1部分∶通用技术规范;
——第2部分∶12kV/1250A～31.5kA 真空开关高压开关柜专用技术规范;
——第3部分∶12kV/2500A~31.5kA真空开关高压开关柜专用技术规范;
——第4部分∶12kV/3150A～40kA 真空开关高压开关柜专用技术规范;
——第5部分∶12kV/4000A~40kA 真空开关高压开关柜专用技术规范
——第6部分∶40.5kV/1250A～25kA真空开关高压开关柜专用技术规范;
——第7部分∶40.5kV/2500A~25kA真空开关高压开关柜专用技术规范;
——第8部分∶40.5kV/1250A~25kASF。开关高压开关柜专用技术规范;
——第9部分∶40.5kV/2500A～25kA SF。开关高压开关柜专用技术规范;
——第10部分∶40.5kV/1250A~31.5kA真空开关高压开关柜专用技术规范;
——第11部分∶40.5kV/2500A～31.5kA真空开关高压开关柜专用技术规范;
——第12部分∶40.5kV/1250A~31.5kASF。开关高压开关柜专用技术规范;
——第13部分∶40.5kV/2500A~31.5kA SF。开关高压开关柜专用技术规范;
——第14部分∶40.5kV/1250A～25kA 充气式高压开关柜专用技术规范;
——第 15部分;40.5kV/2500A~25kA充气式高压开关柜专用技术规范∶
——第16部分∶40.5kV/1250A～31.5kA充气式高压开关柜专用技术规范;
——第17部分∶40.5kV/2500A~31.5kA充气式高压开关柜专用技术规范;
——第18部分∶12kV/1250A～31.5kA 充气式高压开关柜专用技术规范;
——第19部分∶12kV/2500A~31.5kA 充气式高压开关柜专用技术规范;
——第 20部分∶12kV/3150A～40kA充气式高压开关柜专用技术规范。
本部分为《12kV～40.5kV高压开关柜采购标准》的第1部分。
本部分代替Q/GDW 13088.1—2014，与Q/GDW13088.1—2014 相比，主要技术性差异如下∶
——增加了"绝缘件应采用阻燃性绝缘材料""二次元件外壳绝缘材料""铜的材质"等关键元器件材料的要求;
——提出了"整柜局部放电试验""雷电冲击试验（抽检）""金属材质检测（抽检）""凝露试验""内部燃弧试验"的具体要求;
——明确充气柜充气隔室应采用 3mm及以上的304 不锈钢制造。
本部分由国家电网有限公司物资部提出并解释。
本部分由国家电网有限公司科技部归口。
